Bluetooth 4.0 Ses İşleme Modülü

Bluetooth 4.0 Ses İşleme Modülü

Çokça tercih edilen Stereo Bluetooth Modülü’nün artık 4.0 Ses alıcı sürümü var. Bu modül ile kendinizce kolayca Bluetooth hoparlör yapabilirsiniz. Minik tasarımı, temiz ses kalitesi, basit kurulum, geniş uygulama aralığı ve yüksek ses özellikleriyle bir numara olan bu ürün çok küçük bir boyuttadır.

Diğer Stereo ses modüllerimizi görmek için tıklayınız.

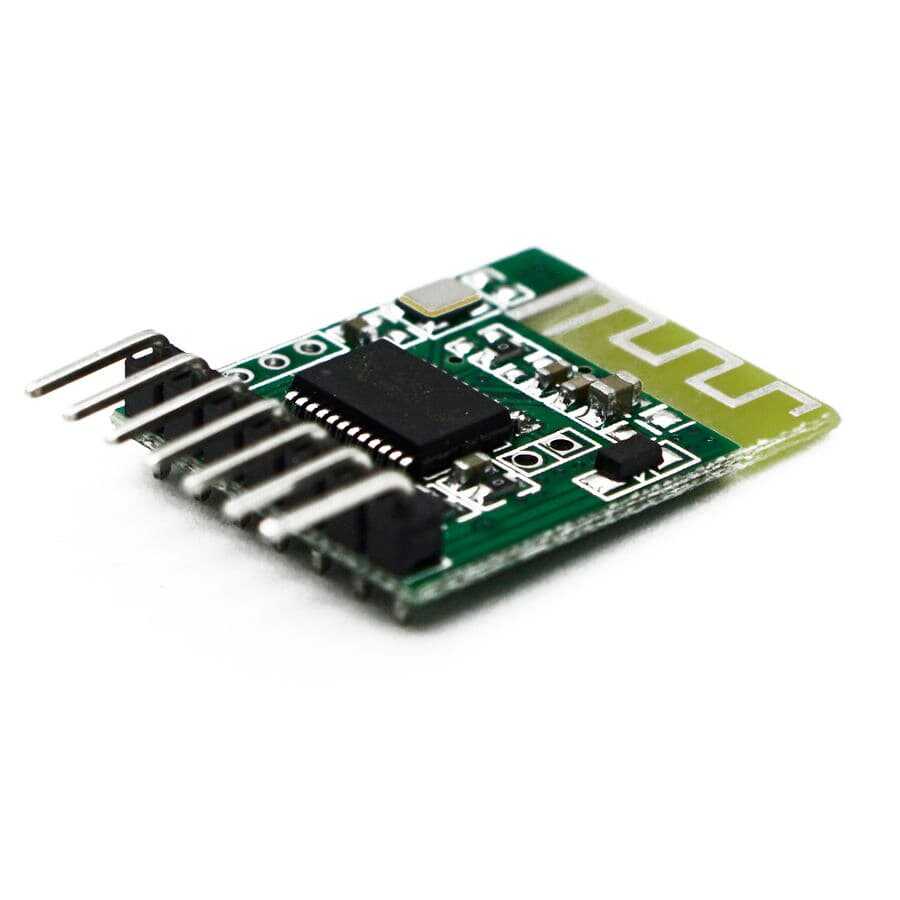

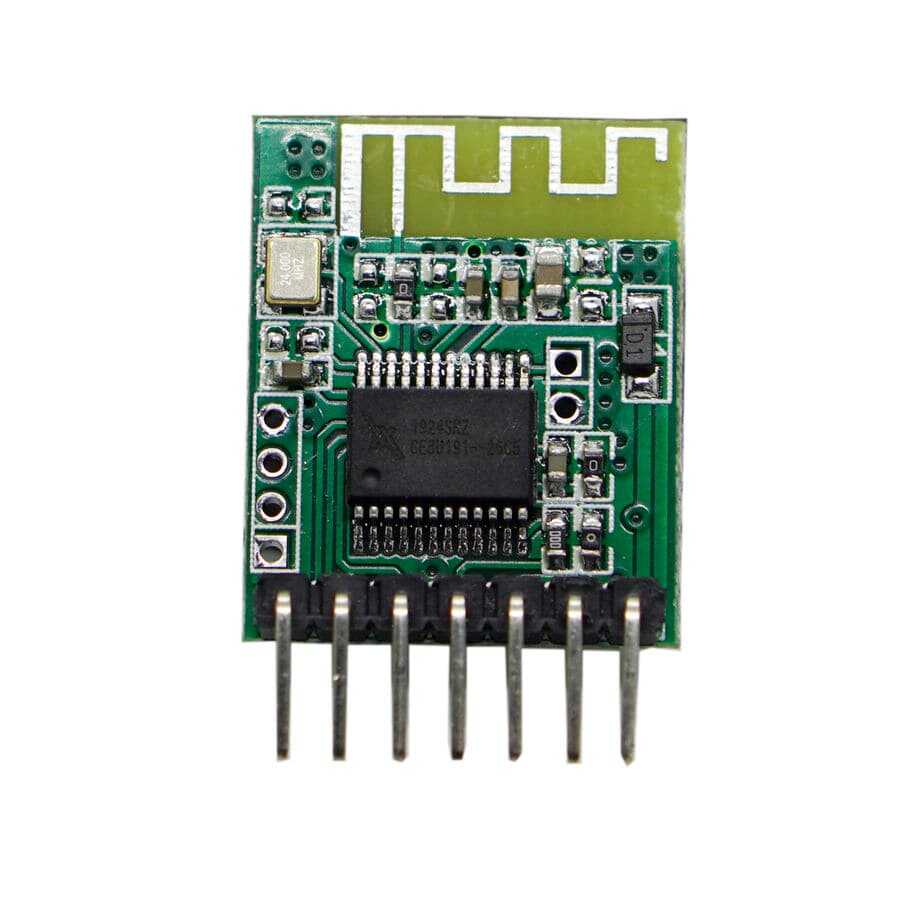

5V ile çalışan bu devre kartının üzerinde GND, sessiz mod, led durum göstergesi ve sağ-sol hoparlör için pinler bulunmaktadır. Çok küçük bir boyutta olan bu modülü projelerinize kolayca entegre edebilirsiniz.

Bu modüllün dahili Bluetooth bağlantısı oldukça basittir. L ve R olmak üzere iki kanal vardır. Led durum göstergesi için ayrılmış bir port bulunmaktadır. Led durum portu seri olarak 100ohm direnç ile bağlanmaktadır. Eğer led hızlı yanıp sönüyorsa bu cihazın eşleştirilmediği anlamına gelmektedir. Bluetooth bağlantısı başarılı olduktan sonra led yavaş yavaş yanıp söner.

Bluetooth 4.0 Ses İşleme Modülü Teknik Özellikleri:

• Giriş Gerilimi: 5V/DC
• İşlemci Modeli: UFL608-2101
• Konnektör Tipi: 2.54mm - Erkek
• Giriş Polarite Koruma Diyotu: VAR
• Boyut: 30x20x3mm

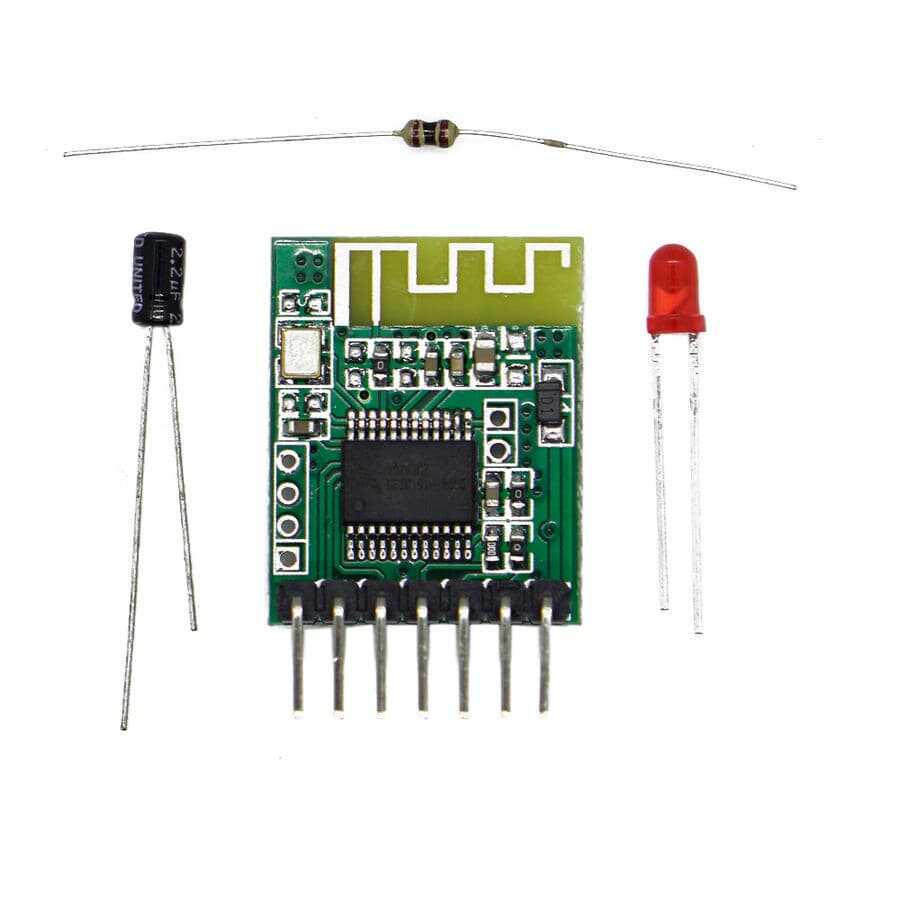

Paket İçeriği:

• 1 x Stereo Bluetooth 4.0 Ses Alıcı Modülü
• 1 x 3mm Kırmızı Led
• 1 x 100ohm Direnç
• 2 x 3.3uF 50V Elektrolit Kondansatör
