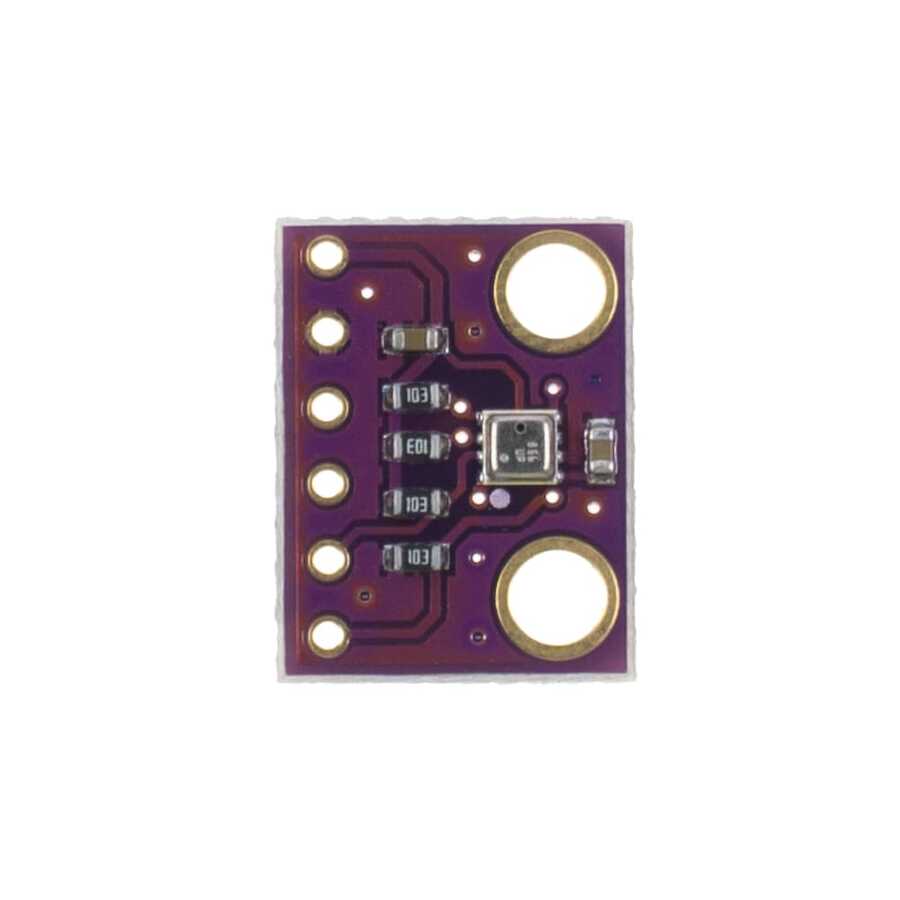

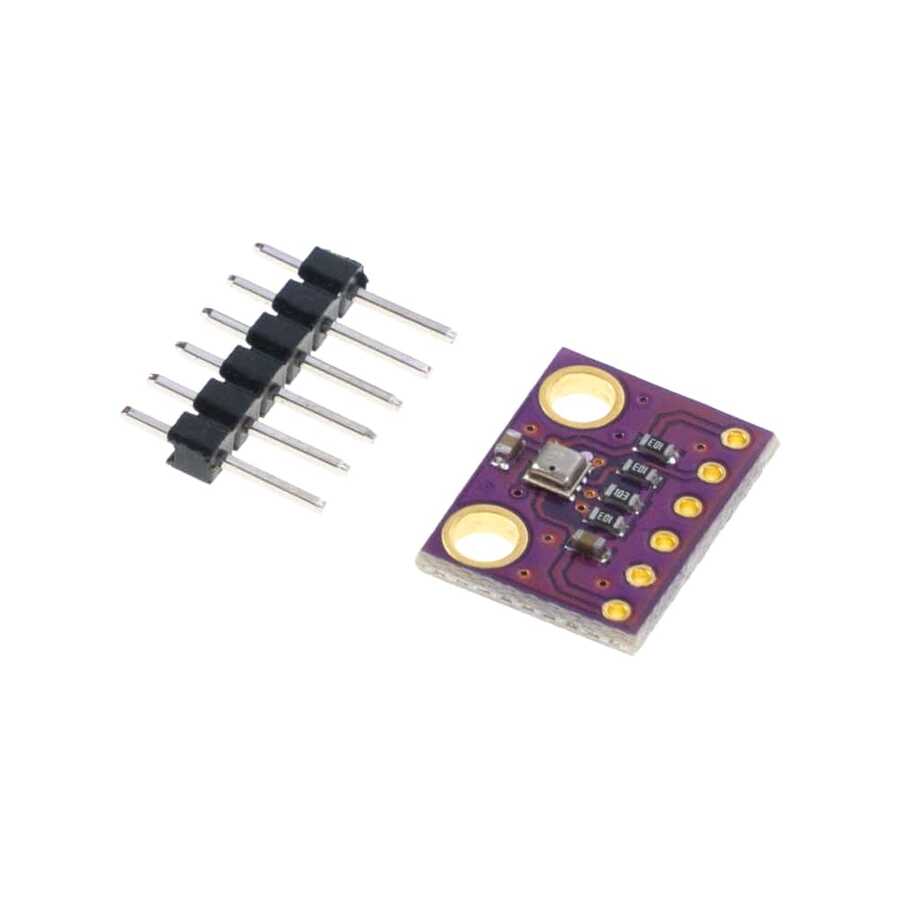

BME280 I2C - Presure, Temperature and Humidity Sensor

BME280 Sıcaklık, Nem ve Barometrik Basınç Sensör Modülü

BME280, 0.25m'lik düşük rakım gürültüsü ve aynı hızlı dönüşüm süresiyle BMP085 / BMP180 / BMP183'ün yeni nesil sensörlerinden biridir ve BMP085 / BMP180 / BMP183'e yükseltmedir. Aynı özelliklere sahiptir, ancak I2C veya SPI'yi kullanabilir. Kolay ve kolay kablolama için I2C ile devam edin. I2C adres çarpışmaları hakkında endişelenmeden birden fazla sensörü bağlamak istiyorsanız, SPI kullanmanıza da olanak sağlıyor.

BME280, boyut ve düşük güç tüketiminin önemli tasarım kısıtlamaları olduğu mobil uygulamalar için özel olarak geliştirilmiş entegre bir çevre sensörüdür. Ünite, düşük akım tüketimi (1Hz'de 3.6 μA @ 3.6 μA @), uzun süreli kararlılık ve yüksek için tasarlanmış 8 pimli metal kapak 2.5 x 2.5 x 0.93 mm³ LGA paketinde basınç, nem ve sıcaklık için bireysel yüksek doğrusallık, yüksek doğruluk sensörleri ve EMC sağlamlığını birleştirir.

Nem sensörü, bağlam farkındalığı ve geniş bir sıcaklık aralığında yüksek doğruluk gibi yeni uygulamalar için performans gereksinimlerini destekleyen son derece hızlı bir tepki süresine sahiptir. Basınç sensörü, çok düşük gürültüde olağanüstü yüksek doğruluk ve çözünürlüğe sahip mutlak bir barometrik basınç sensörüdür. Entegre sıcaklık sensörü çok düşük gürültü ve yüksek çözünürlük için optimize edilmiştir.

BME280, cihazı güç tüketimi, çözünürlük ve filtre performansı için optimize etme esnekliği sağlar.

BME280 Özellikler:

• Besleme Gerilimi: 1.8-3.6V
• Akım Tüketimi: 1 Hz'de 1.8 μA nem ve sıcaklık
• 2.8 μA 1 Hz basınç ve sıcaklık
• 3.6 μA 1 Hz nem, sıcaklık ve basınç
• Uyku modunda 0.1 μA
• Arayüz: I2C (3.4 MHz'e kadar), SPI(10 MHz'e kadar)

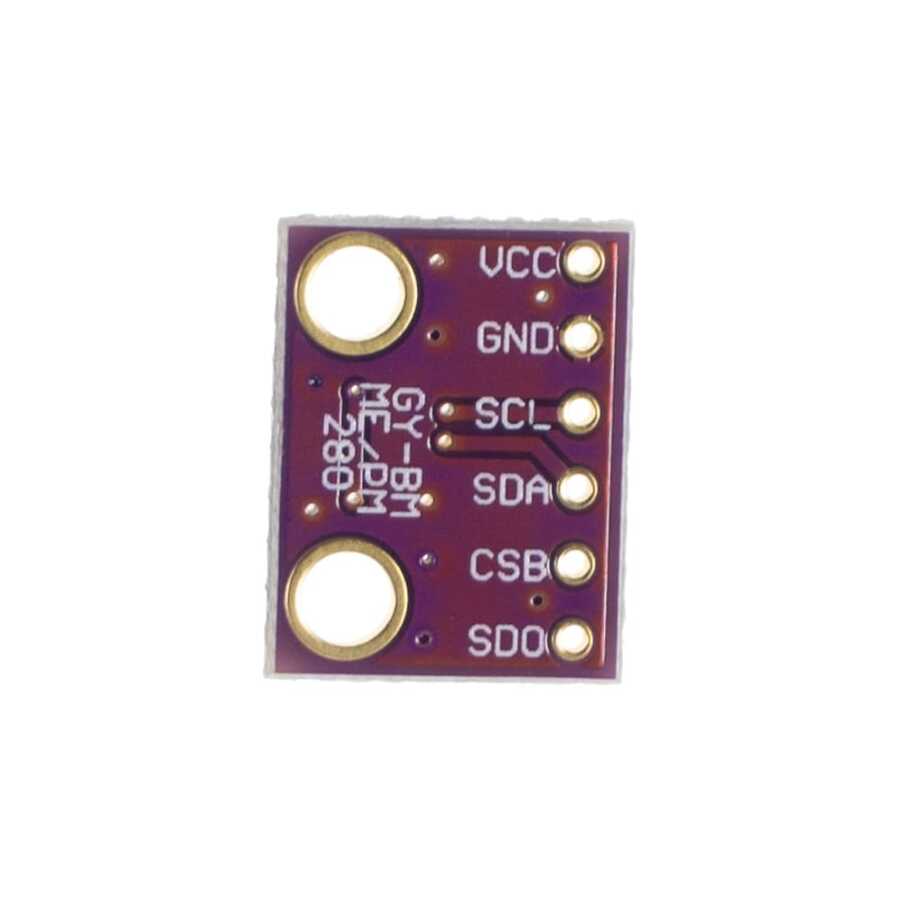

  Pin Yapısı:
• VCC - Besleme gerilimi 3.3V
• GND - Toprak
• SCL - Saat sinyali I2C / SPI
• SDA - SPI modunda veri hattı I2C / MOSI
• CSB - Çin seçimi
• SD0 - SPI modunda MISO

  Doğruluk:
• Sıcaklık: +/-1°C
• Nem Oranı: +%-3
• Basınç: +/-1 Pa

  I2C Adresi:
• SDO Düşük: 0x76
• SDO Yüksek: 0x77

  Calışma Aralığı:
• Sıcaklık: -40 - + 85°C
• Nem Oranı: %0-100
• Basınç: 300-11000 hPa
• Sıcaklık: 0.01°C
• Nem Oranı: %0.008
• Basınç: 0.18 Pa
