CD74HC4067 - 16 Kanal Analog Dijital Multiplexer

CD74HC4067 - 16 Kanal Analog Dijital Multiplexer

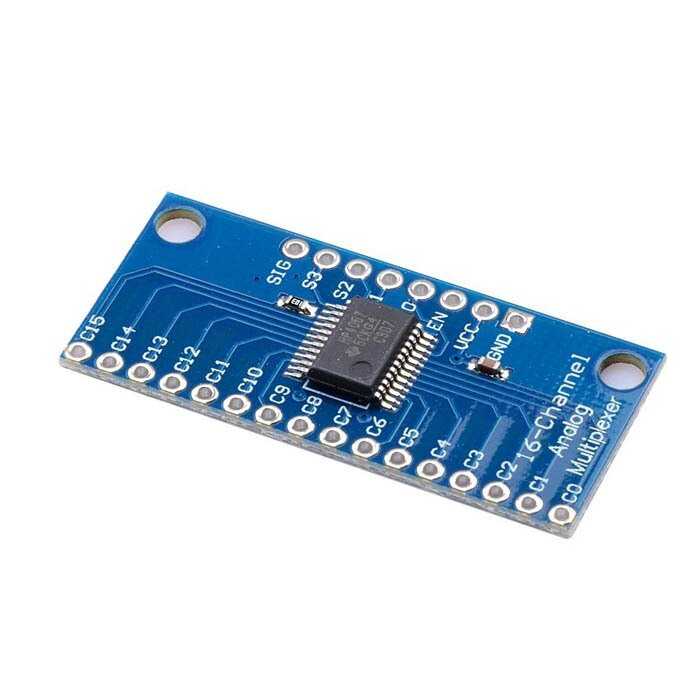

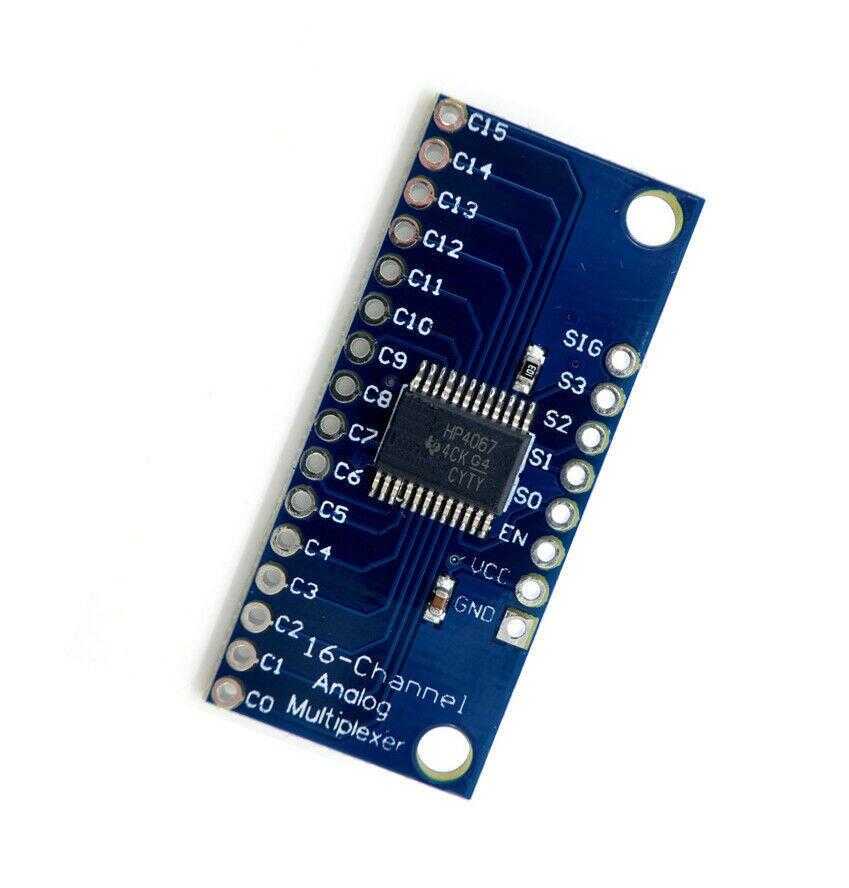

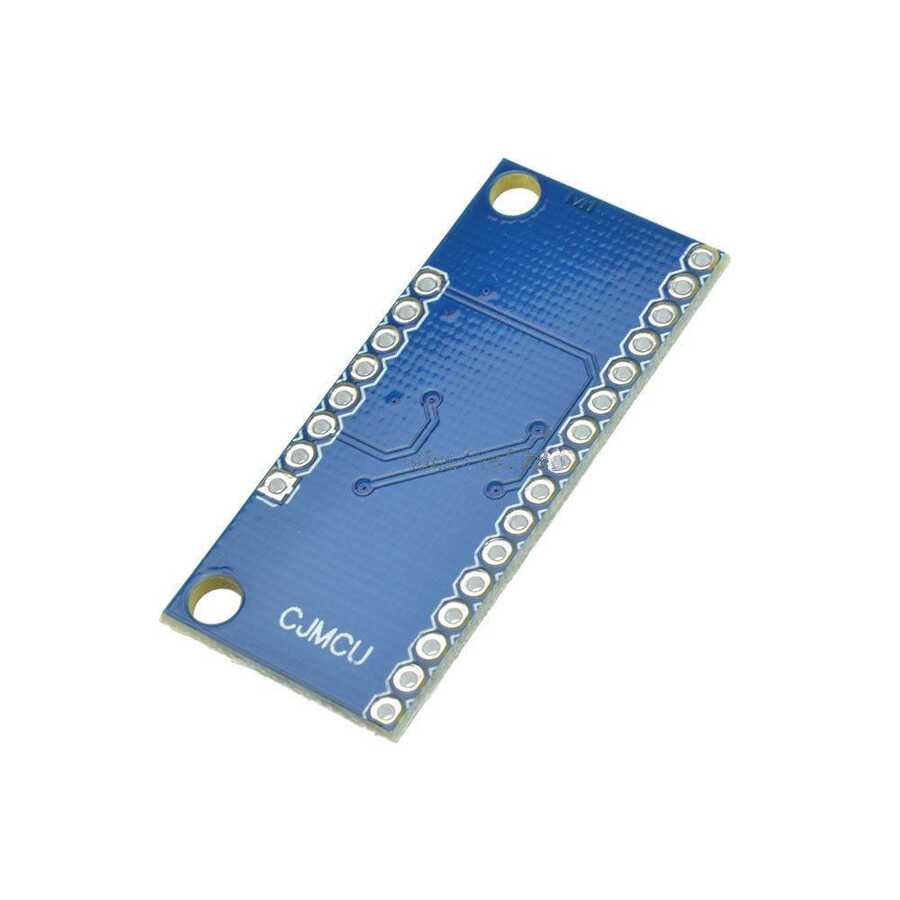

CD74HC4067, çok kullanışlı 16 Kanallı Analog / Dijital Çoklayıcı / Demultiplexer çıkış kartıdır. Projelerinizde dijital veya analog pin giriş/çıkışlarınızı bu kartı kullanarak çoklayabilirsiniz. Üzerinde bulunan CD74HC4067 16-kanal analog/dijital multiplexer/demultiplexer entegresi sayesinde 5 adet kullanarak toplamda 16 adet çıkışa sahip olabilirsiniz.

Analog ve dijital sinyaller ile kullanılabilir (analog sinyal gerilimi VCC geriliminden yüksek olamaz). S0-S3 pinlerine yapacağınız bağlantı ile isteniğiniz kanalın adresini binary olarak vererek, o numaralı kanalı SIG pini ile kısa devre yapabilirsiniz. UART, I2C ve SPI gibi dijital haberleşme bağlantılarında da kullanılabilir.

Mux / demux aynı zamanda dijital sinyallerle de çalıştığından, bunu birden çok cihaza veya birden çok cihazdan TTL düzeyinde seri verileri yönlendirmek için kullanabilirsiniz.

Örneğin, 16 cihazın TX pinlerini mikrodenetleyicinizdeki bir RX pinine bağlamak için kullanabilirsiniz. Daha sonra dinlemek için bu 16 cihazdan herhangi birini seçebilirsiniz. İki yönlü iletişim istiyorsanız, mikrodenetleyicinizin TX hattını 16 cihazın RX hattına yönlendirmek için ikinci bir kart ekleyebilirsiniz. Birden fazla kart kullanarak I2C, SPI vb. İçin benzer düzenlemeler oluşturabilirsiniz.

Özellikler:

• Çalışma gerilimi: 2-6V
• "On" direnci: 70Ω @4.5V
• Çalışma sıcaklığı: -55 ile 125 °C
