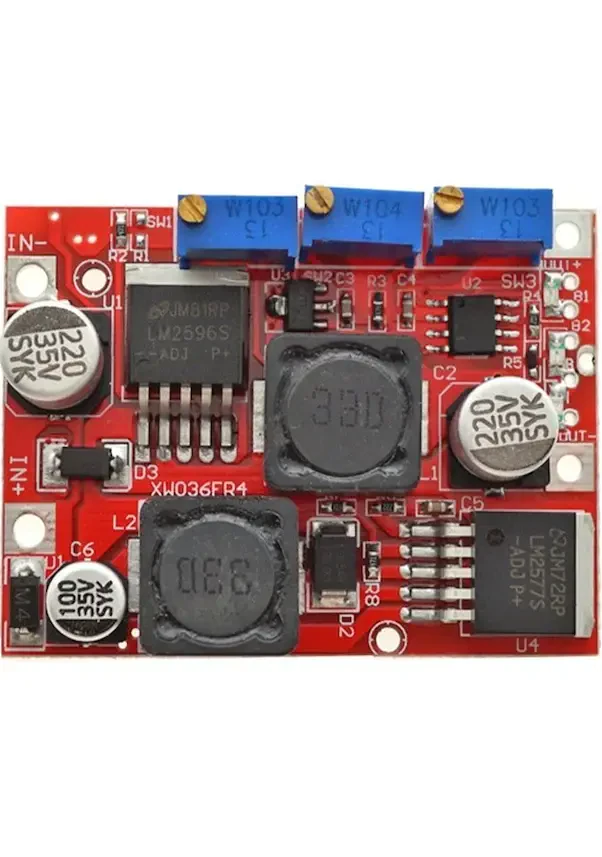

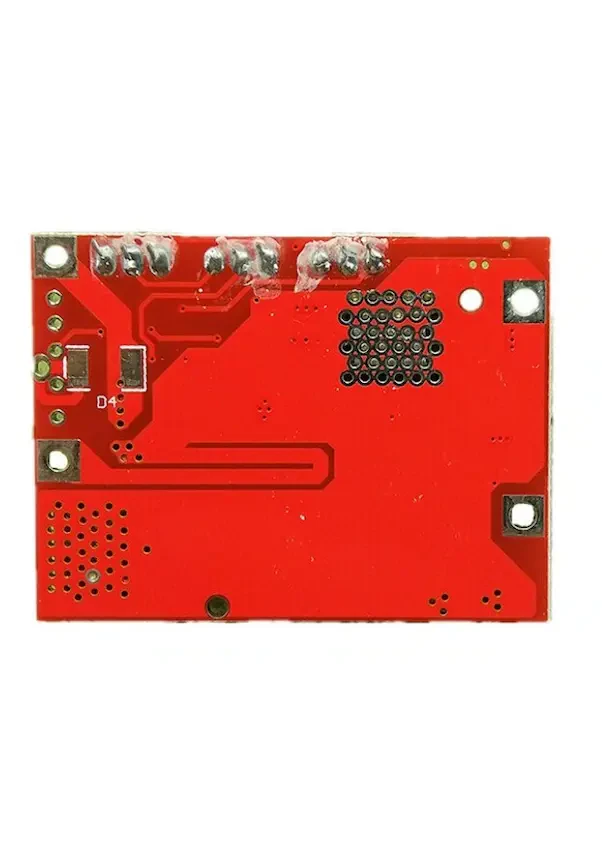

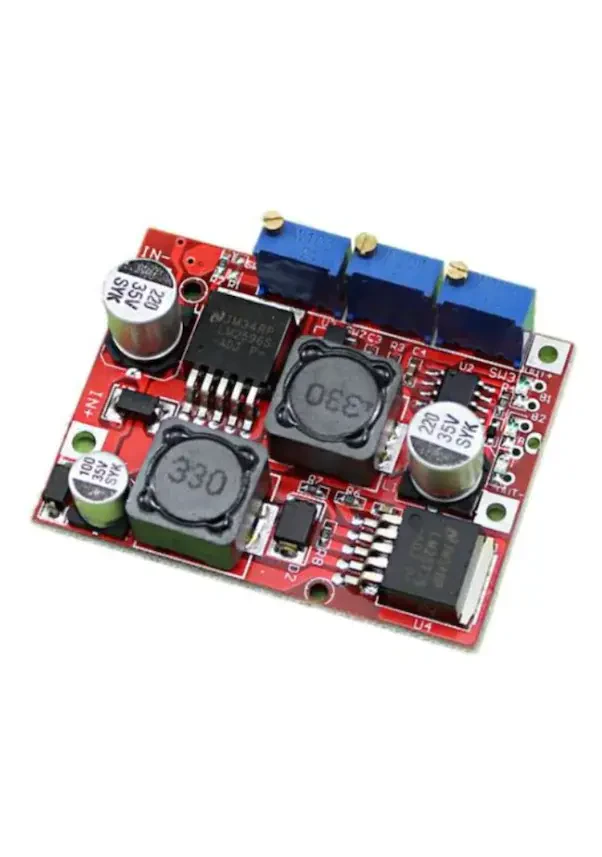

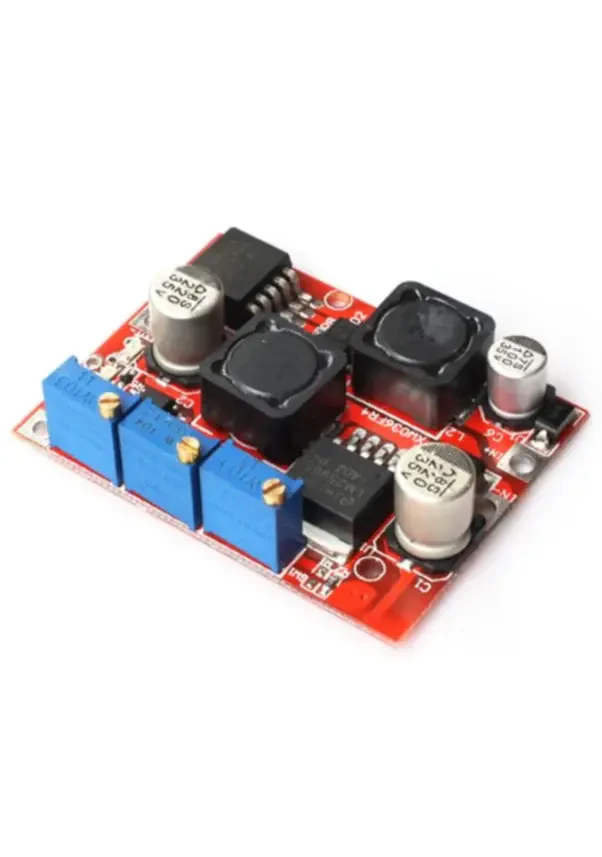

Üzerinde LM2577S ve LM2596 voltaj regülatör entegrelerini barındıran buck-boost regülatör otomatik olarak girilen voltaj seviyesini üzerindeki trimpot yardımı ile isterseniz arttıran, isterseniz de azaltan bir voltaj regülatör kartıdır. Üstün performanslı regülatör üzerinden 4A'e kadar akım alınabilmektedir.
Kartın giriş gerilimi 4V ile 35V arasında olup, çıkış gerilimi 1,25V ile 25V arasında ayarlanabilmektedir. Kart üzerinde 4A'e kadar akım akabilmektedir. ,
Kart üzerinde yer alan iki regülatörden biri voltaj düşürücü, diğeri ise voltaj yükselticidir. Giriş gerilimi uygulandıktan sonra kart üzerindeki trimpot ile çıkış gerilimi ayarlanmaktadır. Eğer çıkış gerilimi girişten düşük olsun isteniyorsa voltaj düşürücü regülatör otomatik olarak devreye girmektedir. Çıkış gerilimi, girişte yüksek olsun isteniyorsa da voltaj yükseltici regülatör otomatik olarak devreye girmektedir. Bununla beraber kart üzerinde iki adet daha trimpot yer almaktadır. Bunlardan biri çıkış akımını sınırlandırmada kullanılan trimpottur. Diğeri ise 'revolving light current' trimpotudur. DC-DC voltaj regöletörü olarak kullanılmasının yanında ayrıca led driver ve solar regülatör olarak kullanılabilmektedir.
DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı Bağlantı Şeması:
DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı Teknik Özellikleri:
Giriş Voltajı: 4-35V
Çıkış Gerilimi: 1,25-25V
Çıkış Akımı: 4A'e kadar
Buck-Boost Regülatör Kartı
Üzerinde hem LM2577S hem de LM2596 Voltaj Regülatör entegreleri bulunmaktadır.
LED sürücüsü veya solar regülatör olarak kullanılabilir.
Potansiyometre ayar yönü: saat yönünde (artırma), saat yönünün tersine (azalma)
Gösterge: sabit akım Göstergesi Kırmızı, Şarj göstergesi Kırmızı, Tam şarj göstergesi Mavi.
Çıkış kısa devre koruması: Evet, sabit akım (sabit akım ayar değerleri)
Giriş Ters Polarite Koruması: Yok (Lütfen giriş portundaki diyotu serileyin.)
Döner ışık akımı: sabit akım değeri * (%1 -%100), Döner ışık akımı değeri Bağlantı ile sabit akım değeri, sabit akım değeri 3A gibi, Döner ışık akımı 0,1 katı (0,1*) sabit akıma ayarlanmıştır. 3A=0.3A) sabit akım değerine ayarlandığında 2A, daha sonra Döner ışık akımı 0.2A olur (0.1*2A=0.2A). Varsayılan 0,1 kez
Çalışma Sıcaklığı: Endüstriyel (-40°c ila +85°c) (ortam sıcaklığı 40°c'yi aşarsa lütfen güç kullanımını azaltın veya ısı dağılımını artırın)
Dönüşüm verimliliği: %80 (çıkış voltajı ne kadar yüksek olursa verimlilik de o kadar yüksek olur)
Güç kaynağı olarak Solar kullanıyorsanız, lütfen giriş gücünün çıkış gücünün 1,1 katı olduğundan emin olun.
Faydalı Linkler ve Dokümanlar:
Led sürücü, pil şarjı vb. kullanımı hakkında daha fazla bilgi için buraya tıklayınız.
