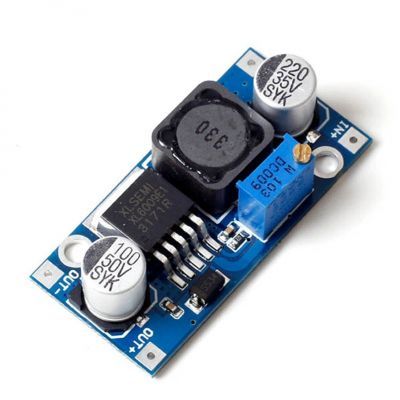

DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan Xl6009 entegresi bulunmaktadır. Regülatör üzerinden Ortalama 18 Wattlık bir güç alınabilmektedir. Giriş gerilimi 3.5-32V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 5-35V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.

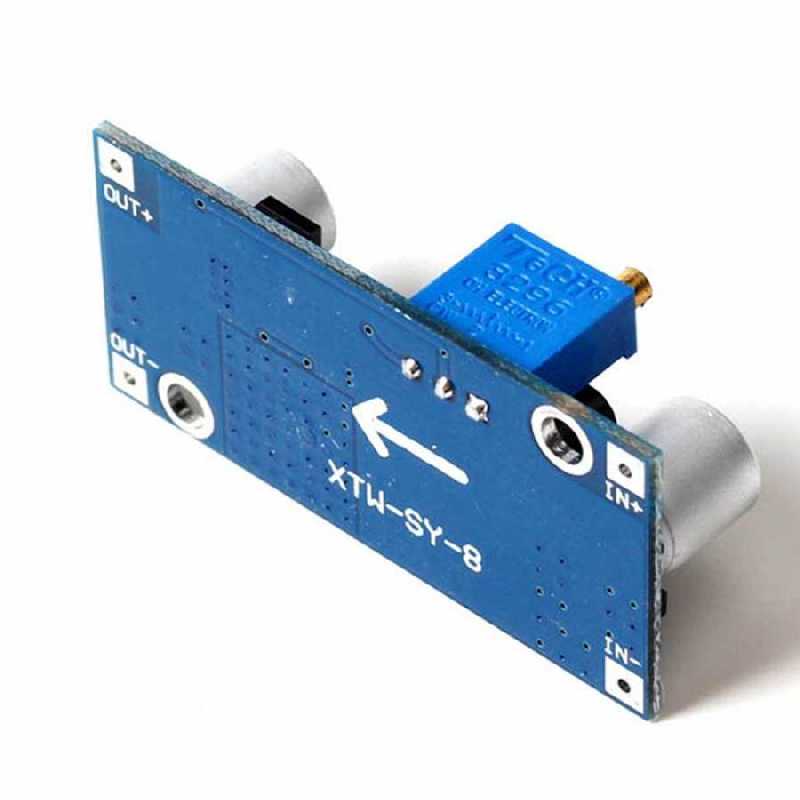

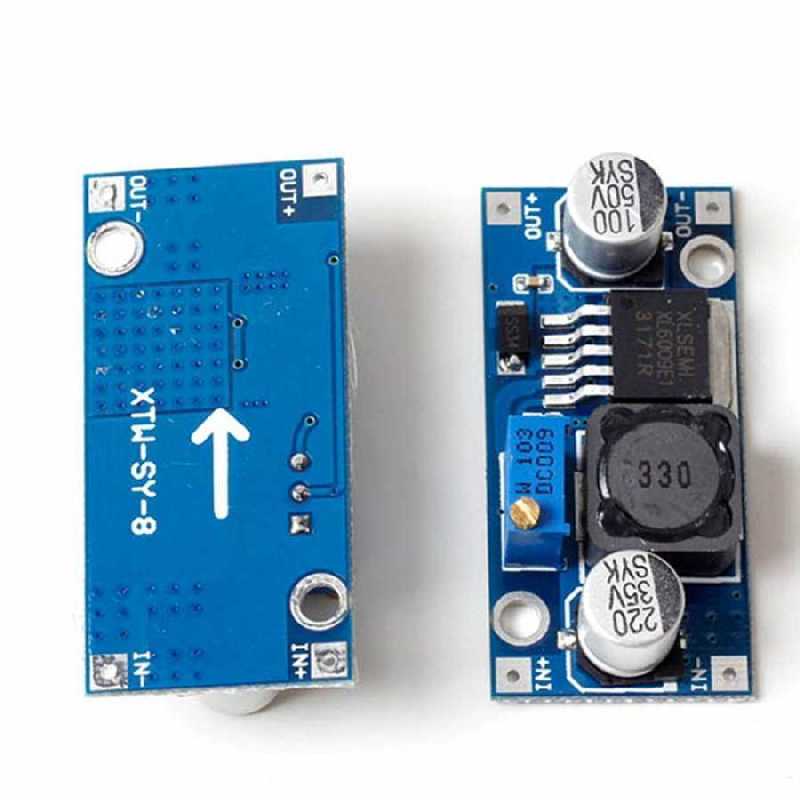

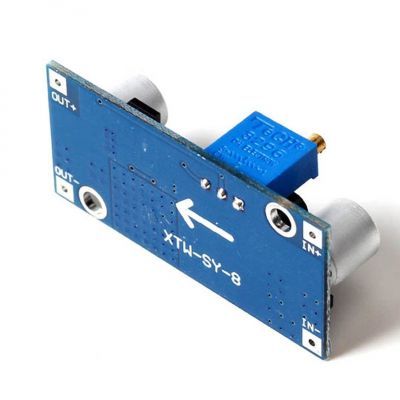

Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için pin yuvası bulunmaktadır. Buralara kablo ve erkek veya dişi header lehimlenerek kullanabilir. Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır. Özellikleri:- Giriş Gerilimi: 3.5-32V
- Çıkış Gerilimi: 5-35V
- Çıkış Gücü : 18 Watt
- Kart Ölçüleri: 43x21mm
Not: Kartın çalışabilmesi için giriş geriliminin en az 3.5V olması gereklidir. Kart üzerindeki potansiyometre saat yönünde çevirildiğinde çıkış gerilimi azalır, saat yönünün tersine çevirildiğinde ise çıkış gerilimi artar. Kartın çıkış akımı maksimum 4A'e kadardır. Ancak bu değer çıkış geriliminin En düşük halidir. Buda ortalama 3.5 Volt olarak belirlenmiştir. Yüksek seviyedeki bu akımı sürekli olarak kart üzerinden çekmek karta zarar verebilir. Not: Stok durumuna göre Xl6009 yerine Xl6009E1 entegreli model gönderilebilir.
