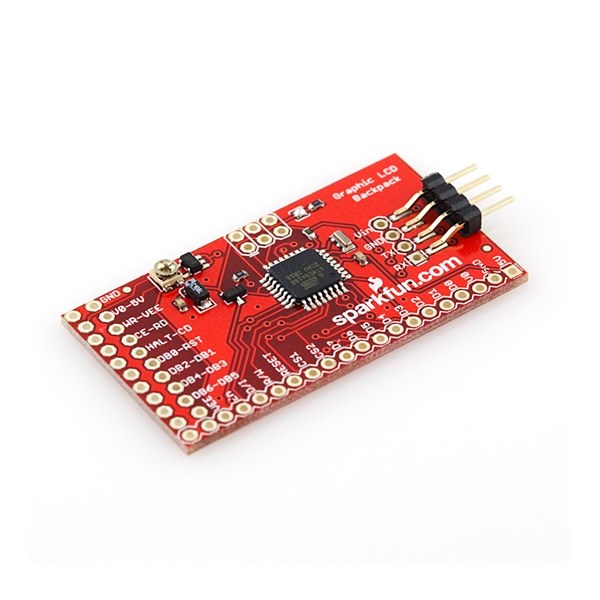

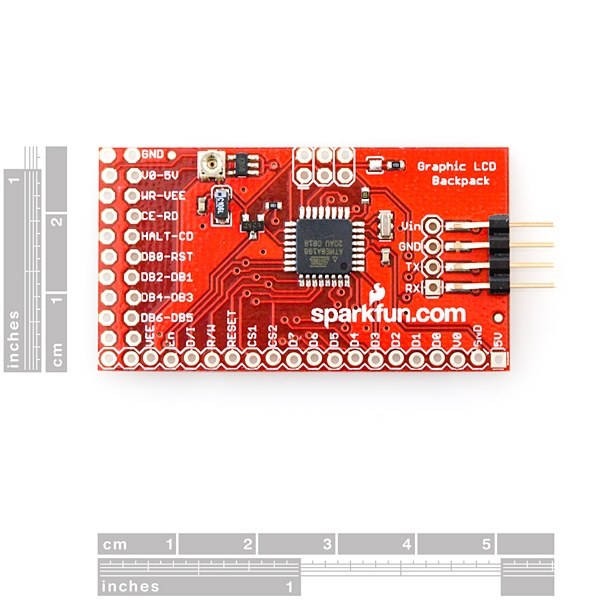

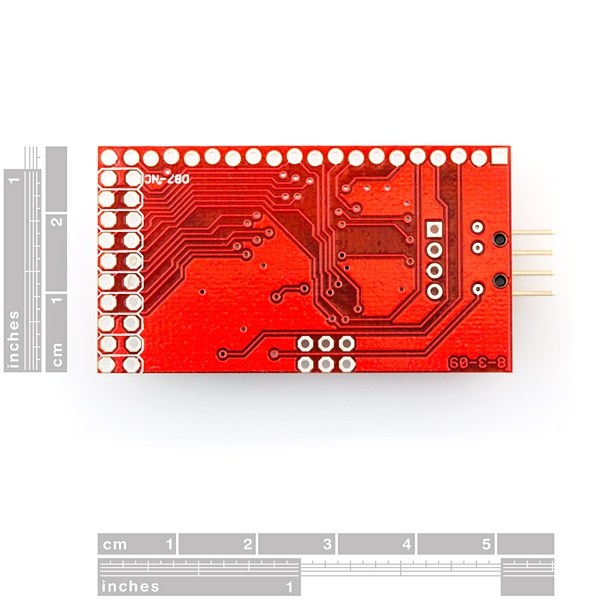

160x128 ve 128x64 piksel çözünürlüklü grafik ekranlarınız ile kullanabileceğiniz, seri UART haberleşme üzerinden tam kontrol imkanı sağlayan dönüştürücü kartıdır. Bu kartı kullanarak Arduino ve diğer mikrokontrolcülerinizde fazla sayıda pin işgal etmeden projelerinize grafik LCD ekleyebilirsiniz.
Bu kart üzerinden LCD'nize yazılar yazabilir, 2 boyutlu şekiller çizdirebilir, teker teker her bir pikseli kontrol edebilir ve ekran arka aydınlatmasını ayarlayabilirsiniz. Ayrıca ekranın tamamının tersini alma fonksiyonu da bulunmaktadır. Tüm kontrol işlemleri, kart üzerinde bulunan ATMega168 mikrokontrolcü üzerinden yapılmaktadır ve tüm kaynak kodları açık bir şekilde sunulmuştur. Kartın üzerinde bulunan lehim jumper'ı sayesinde 160x128 veya 128x64 piksel ekranlar ile kullanımına göre konfigürasyon yapılabilmektedir.
Teknik Özellikler:
- Çalışma gerilimi: 6-7V DC
- Çalışma akımı: 200mA (%100 parlaklık seviyesinde)
- Seri port giriş: 0-5V
- Ayarlanabilir baud rate (varsayılan olarak 115200 seçilidir)
- Yazı yazma ve iki boyutlu şekil çizme desteği
- Trimpot kontrollü kontrast ayarı
- Arka aydınlatma kontrolü
- Boyutlar: 51x28mm
