Gravity: Formaldehit (HCHO) Sensörü

Gravity: Formaldehit (HCHO) Sensörü

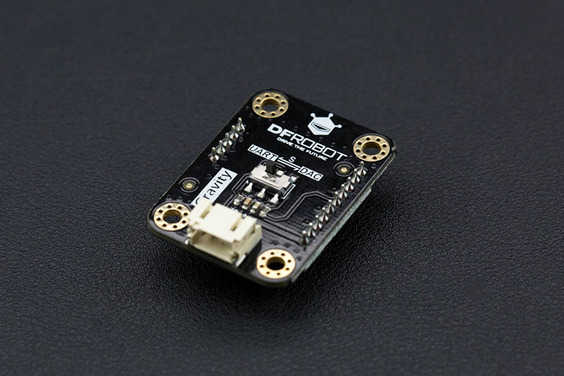

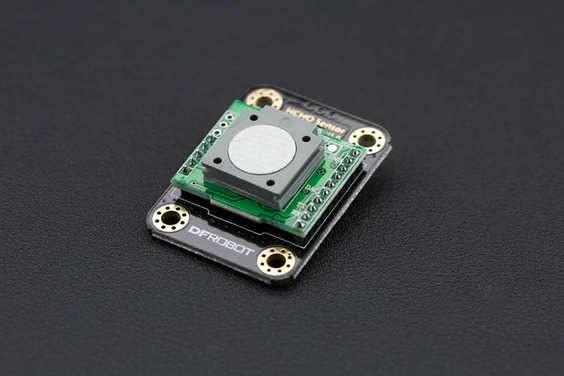

Formaldehit Sensörü Arduino, Raspberry Pi gibi geliştirme kartları ile kullanılabilecek, iç mekan hava kalitesini ölçmek için kullanılabilecek havadaki HCHO gazının oranını tespit etmeye yarayan bir sensördür. 0-5ppm arasında 0.01ppm hassasiyet ile ölçüm yapabilmektedir. Modül 3 pinli yapısı ile tek pin üzerinden sinyal çıkışı almaktadır. Haberleşme analog yada uart ile yapılabilmektedir.

Örnek kod kısmında iki tür içinde kod paylaşılmıştır. Uart haberleşmesi tek pin ile 9600 baudrate ile yapılmaktadır. Analog haberleşmede ise sinyal pininden 0.4-2V arası voltaj okunabilmektedir. 0.4V, 0 ppm i gösterirken 2V ise 5ppm i işaret etmektedir.

UYARI:

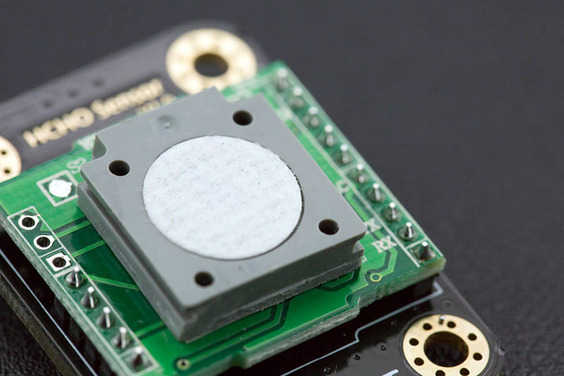

1. Modülü kullanırken, ölçüm yapan filme dokunmayın.
2. Sensörü, yüksek konsantrasyonlu Hidrojen sülfür, hidrojen, metanol, etanol, karbon monoksitten uzak tutun. Bu tür gazlar sensör hassasiyetini etkiler ve kullanım ömrünü kısaltır.
3. İlk kullanımda öncelikle modülün 5dk ısınmasını bekleyin.
4. Sensörün organik çözücü, kaplama, ilaç, yağ ve yüksek konsantrasyonlu gazlarla temasından kaçının.
5. Modül üzerindeki sensör ile oynamayın yada PCB üzerinde modifikasyon yapmayın.
6. Sensörü aşırı darbe ve titreşime maruz bırakmayın.
7. Bu sensörü insan güvenliğini ilgilendiren yerlerde kullanmayın.
8. Bu sensörü güçlü hava sirkülasyonu olan yerlerde kullanmayın.
9. Sensörü yüksek konsantrasyonlu organik fazlara maruz bırakmayın.

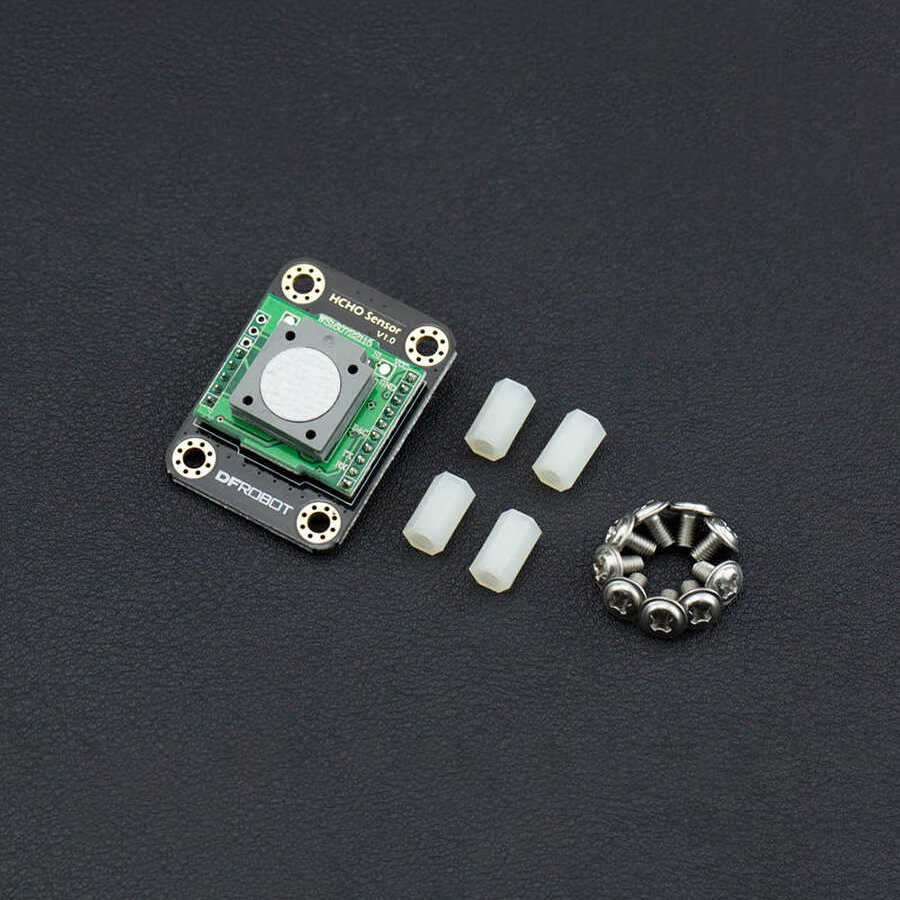

Paket İçeriği:

• 1 x HCHO Sensör Modülü

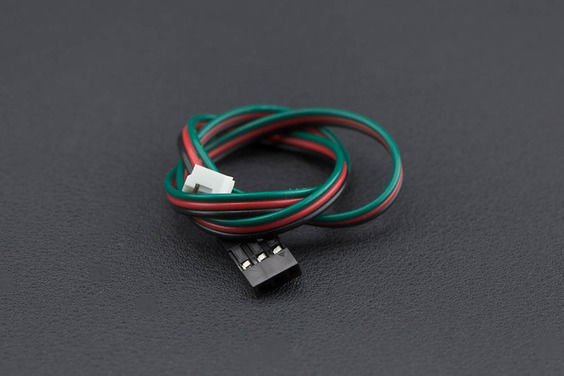

• 1 x 3 Pin Kablo

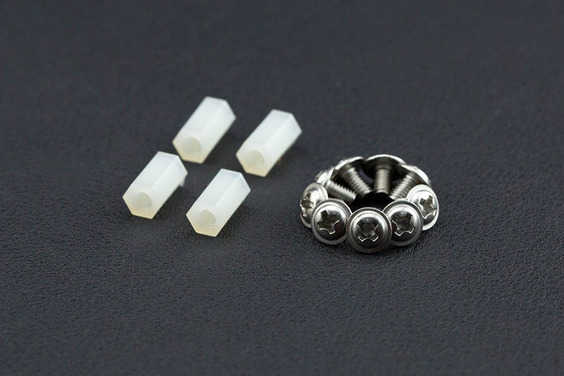

• 4 x M3-10 plastik aralayıcı
• 8 x M3*5 mm vida

Teknik Özellikler:

• Çalışma Voltajı: 3.3~6 V
• Ölçüm Gazı: HCHO
• Girişim Gazı: Alkol, CO vb.
• Algılama Aralığı: 0~5ppm
• Çözünürlük: 0.01 ppm
• Isınma Süresi: ≤ 3 dakika
• Yanıt Süresi: ≤ 60 saniye

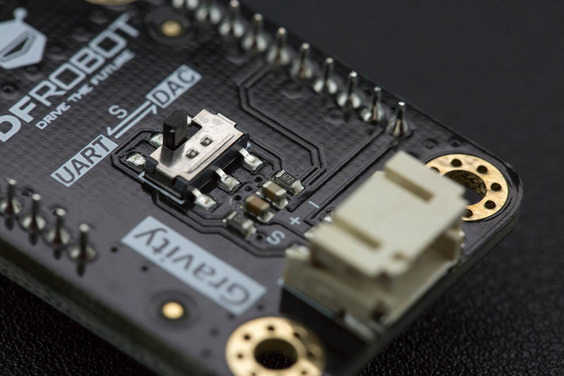

• Çıkış Sinyali: Opsiyonel olarak Analog Çıkış (0.4~2V -> 0-5ppm) yada Uart (9600)
• Çalışma Sıcaklığı: 0-50℃
• Çalışma Ömrü: 2 yıl (havada)
• Ölçüler: 38x28x15mm
• Ağırlık: 22g

Doküman / Yararlı Linkler:

• Wiki Sayfası
• UART ve DAC için örnek kodlar
• Arduino Kütüphanesi
• Şematik
