LR7843 MOSFET Sürücü Kartı

LR7843 MOSFET Sürücü Kartı

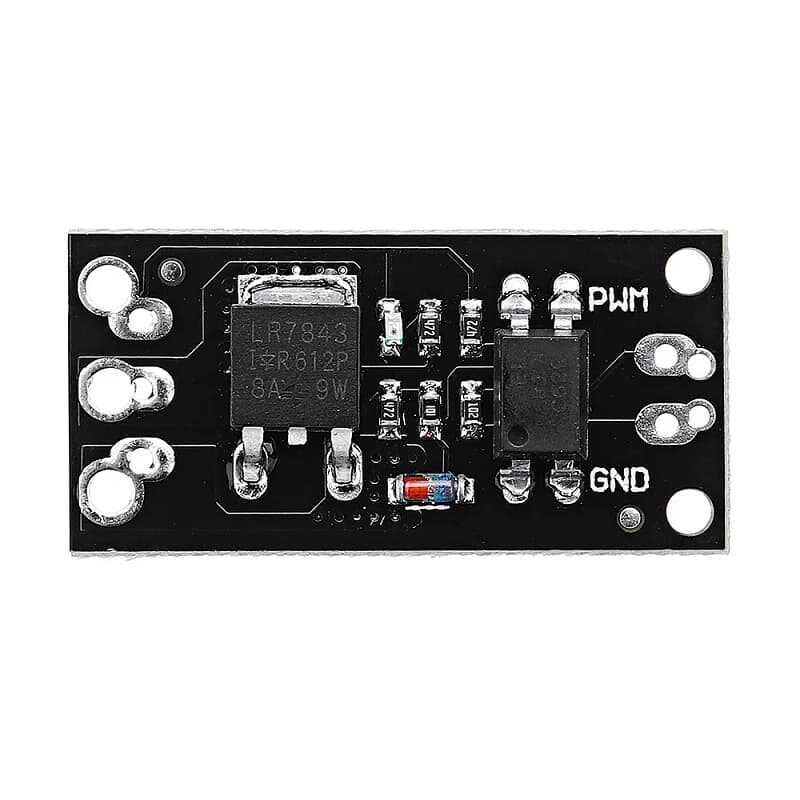

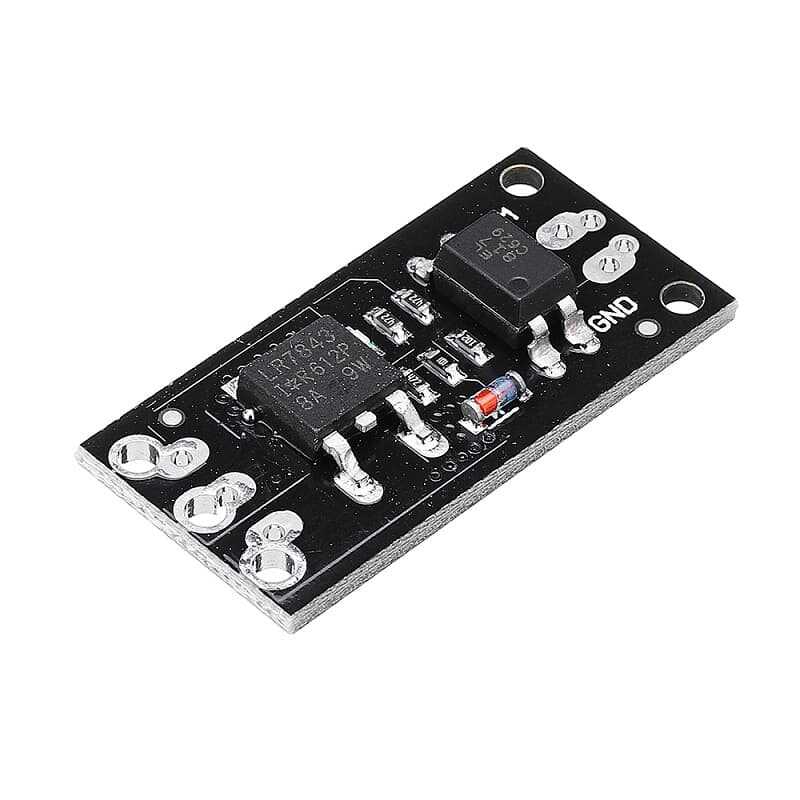

LR7843 MOSFET sürücü kartı, yüksek akım gerektiren DC yükleri güvenli ve verimli bir şekilde anahtarlamak için tasarlanmış bir güç modülüdür. Üzerindeki optokuplör izolasyonu sayesinde mikrodenetleyici ile yük arasında elektriksel yalıtım sağlanır ve sistem güvenliği artırılmış olur.

Kart üzerinde kullanılan LR7843 MOSFET, 30V ve 160A gibi oldukça yüksek değerlerde anahtarlama kapasitesine sahiptir. Bu nedenle LED şeritler, 12-24V DC motorlar, ısıtıcı rezistanslar, pompalar ve yüksek akım çeken diğer DC yüklerin kontrolünde son derece uygundur. Yüksek akımlı uygulamalarda MOSFET’in güvenli çalışması için mutlaka soğutucu kullanılması tavsiye edilir.

Modül 3.3V–5V seviyesindeki sinyallerle tetiklenebilir; bu sayede Arduino, ESP8266, ESP32, Raspberry Pi ve diğer MCU kartları ile tam uyumludur. PWM desteği sayesinde motor hız kontrolü, LED parlaklık ayarı ve güç regülasyonu gibi uygulamalarda rahatlıkla kullanılabilir. Modül AC gerilim kontrolü için uygun değildir ve yalnızca DC yüklerle kullanılmalıdır.

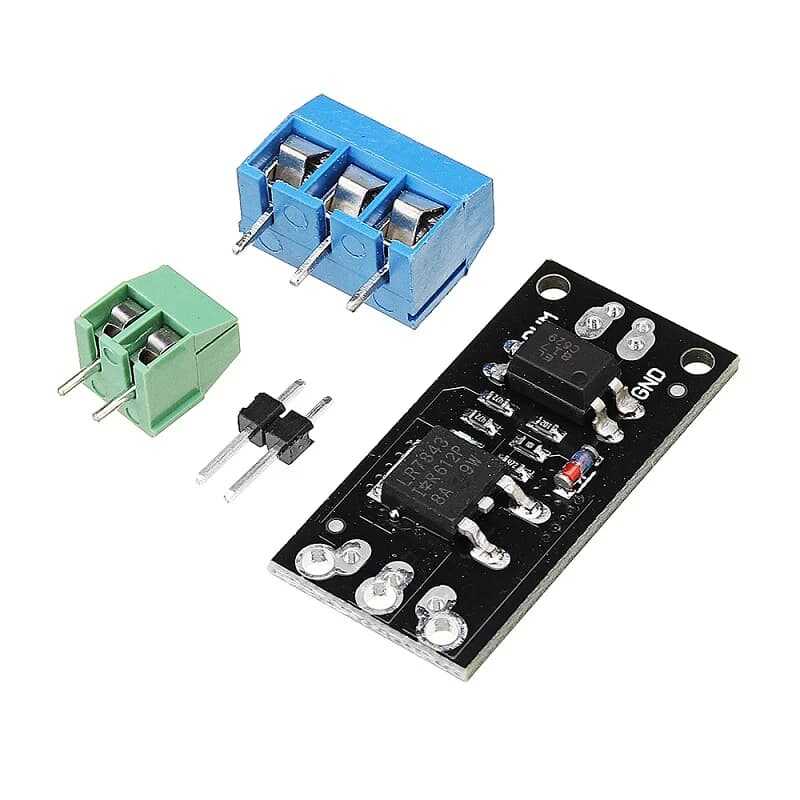

Kullanıcı dostu tasarımı sayesinde bağlantı işlemleri oldukça basittir. Kart üzerinde lehimlenebilir terminal bloklar bulunur ancak istenirse doğrudan kablo lehimleme yöntemiyle de bağlantı yapılabilir. Tipik bağlantı uçları aşağıdaki gibidir:

• IN: PWM veya dijital kontrol sinyali girişi

• V+ (Supply): DC güç kaynağı pozitif ucu

• LOAD: Anahtarlanan cihaz/yük bağlantı ucu

• GND: Ortak topraklama

Yüksek verimi, düşük RDS(on) değeri ve geniş kullanım alanı sayesinde robotik projeler, otomasyon sistemleri, güç kontrol uygulamaları ve hobi elektroniği çalışmaları için ideal bir çözümdür.

LR7843 MOSFET Sürücü Kartı Teknik Özellikleri:

• Tetikleme Sinyali: 3.3V–5V

• Güç: 70W (Maksimum 140W)

• Çıkış Gerilimi: 0–30V DC

• Çıkış Akımı: 110A (Maksimum 160A)

• RDS(on): 3.3mΩ

• VDS: 30V

• PWM Desteği

• Boyutları: 33 x 16 mm

• Ağırlık: 5 g
