Raspberry Pi ufak boyutlu adeta bir bilgisayar gibi kullanabileceğiniz yüksek işlevli, uygun fiyatlı ve programlaması kolay bir geliştirme kartıdır. Bunun yanında sanayide de çoğu zaman kullanılabilmektedir ve bir bilgisayarla yapabileceğiniz pek çok işlemi bir Raspberry Pi kullanarak da gerçekleştirebilirsiniz ve bu kartlar ile kullanılabilen işlevli bir ekranda elbette çok işe yarayacaktır. LCD nin açılımı Liquid Crystal Display dir ve sıvı kristal ekran anlamına gelmektedir. LCD 'lerin yapısı İki polarize panel içeren pek çok katmanın, filtrelerin ve elektrotların bir araya gelmesiyle oluşur, pek çok farklı katmandan oluşmaktadır.
LCD ekranlar Temel çalışma mantığı itibari ile LCD ekran üzerindeki özelleşmiş olarak bulunan birtakım hücrelerin iyon katmanı tarafından şekillendirilmesi sonucu olarak elektrik akımı vasıtası ile istenilen görüntülerin oluşturulması şeklindedir. LCD ekranlar bu işlemi elektrik ile kutuplanan sıvının ışığı tek fazlı olarak geçirmesi ve önünde bulunan kutuplanma sağlayan bir filtre vasıtası ile bu ışığın görünmesinin sağlanması ile gerçekleştirir. LCD paneller haberleşme uygulamalarında verileri görüntülemek, robot projelerinde görsel oluşturmak veya veriyi bizlere görsel olarak aktarmak için ya da otomasyon projeleri oluşturmak gibi pek çok amaç doğrultusunda kullanılabilecek nitelikli araçlardır. LCD ekranları kendi donanımsal projelerinizde bir mikrodenetleyici kullanarak kontrol edip kullanabileceğiniz gibi bilgisayarınızın seri ya da paralel portu vasıtası ile de kontrol edebilirsiniz. Bu LCD ekranımız Raspberry Pi için özelleştirilmiş olsada panel içeriği ile bu dezavantajını avantaja çevirmektedir. LCD paneller piyasada satır ve sütun sayılarına göre 1x8, 2x8, 1x16, 2x16 ve 2x40 gibi pek çok farklı boyutlarda bulunmaktadır.

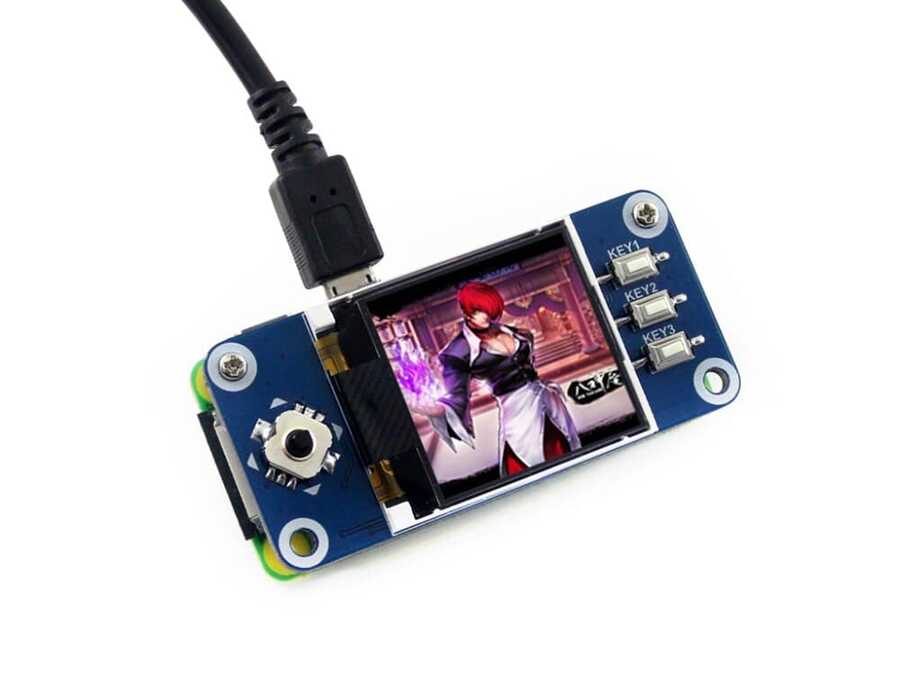

Raspberry Pi için 128x128, 1.44 inç LCD ekran HAT 1.44 inç büyüklüğündedir, 128x128 çözünürlüğe sahiptir ve Raspberry Pİ kartları ile beraber kullanılmak üzere geliştirilmiş işlevli bir çözümdür. Ekran panelimiz üzerinde 3 buton ve 1 joystick barındırmaktadır ve buda ekranımızın kullanışlılığını ve gerçekleştirilebilecek uygulamaların miktarını ve işlevlerini ciddi miktarda arttırmaktadır. ekranımızda ST7735S sürücüsü mevcuttur ve SPI arayüzü üzerinden iletişim özelliği vardır.
Raspberry Pi lar gelişmiş yeterliliği yüksek geliştirme kartları olduğu için pek çok geliştirme kartına göre geliştirme süreçleri daha kolay veya işlevsel olabilmektedir, ekranımızda kendi yapısında getirmiş olduğu butonlar ve joystick gibi pek çok özelliği ile bu işlevselliği desteklemektedir. LCD’ler, CRT ve LED'e kıyasla daha az güç tüketir, LCD'ler düşük maliyetlidir ve iyi seviyede bir kontrast sağlarlar. LCD'ler, katot ışınlı tüp ve LED'e kıyasla daha ince ve daha hafiftir. Ama LCD lerin hızı düşüktür ve bir AC sürücüye ihtiyacı vardır Çalışma için sıcaklık aralığı sınırlıdır güvenilirlik oranı düşüktür.
IPS Paneller: TN LCD'lerle karşılaştırıldığında çok daha iyi kontrast oranlarına, görüş açılarına ve renk kontrastına sahip ekranlardır.
Twisted Nematic (TN): Yüksek tepki sürelerine sahip ve ucuzdur. Ancak TN ekranlar düşük kontrast oranlarına, görüş açılarına ve renk kontrastlarına sahiptir.
VA paneller: TN ve IPS ekranlar arasında orta kalite olarak görülmektedir.
AFFS: renk üretimi aralığında IPS ekranlara kıyasla en iyi performansa sahiptir.
| KEY1 | P21 | buton 1 |
|---|---|---|
| KEY2 | P20 | buton 2 |
| KEY3 | P16 | buton 3 |
| Joystick Up | P6 | Joystick Up |
| Joystick aşağı | P19 | Joystick aşağı |
| Joystick sol | P5 | Joystick sol |
| Joystick sağ | P26 | Joystick sağ |
| Joystick basın | P13 | Joystick basın |
| SCLK | P11 | SPI saat girişi |
| MOSI | P10 | SPI veri girişi |
| DC | P25 | Veri/komut seçimi (veri için yüksek, komut için düşük) |
| CS | P8/CE0 | Çip seçimi, düşük aktif |
| RST | P27 | Sıfırlama, düşük aktif |
| BL | P24 | Arka ışık |
