Raspberry Pi 3G/4G & LTE Base HAT

Raspberry Pi 3G/4G & LTE Base HAT

3G / 4G ve LTE mini PCIe modülleri takabilirsiniz ve bu Base HAT, Raspberry Pi ile modem arasında bir köprü haline gelir. Bu hücresel HAT, sahadaki, dünyanın her yerindeki uzak IoT projeleri için basitleştirilmiş veri bağlantısı sağlar. Raspberry Pi için gerekli tüm yazılımlarla ince form faktöründe düşük güç tüketimi ile yüksek hızlı LTE bağlantısı kullanmaya başlayın. Çalışması için kesinlikle bir miniPCIe modülü tedarik etmeniz gerekecektir.

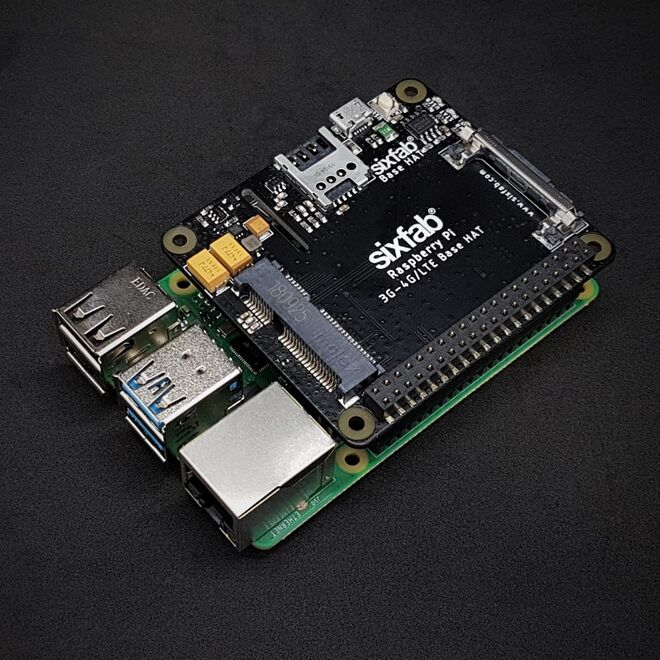

Sixfab 3G / 4G ve LTE Base HAT, Raspberry Pi veya 40 pinli Pi uyumlu tek kartlı bilgisayarınıza mini PCIe hücresel modemler arasında süper basit bir arayüz köprüsü sağlar. Base HAT'a eklediğiniz modemlerle Raspberry Pi tabanlı projeleriniz dünyanın her yerindeki veri ağlarına erişecek. Bu Base HAT, uzak cihazlarınızda yüksek bant genişliğine sahip hücresel bağlantı sağlar. Düşük güç tüketiminden LTE-M'den bu HAT tarafından desteklenen ultra yüksek hızlı LTE-Advanced mini PCIe kartlarına kadar. Ekranda hem UART hem de modüller ile USB iletişimi mevcuttur.

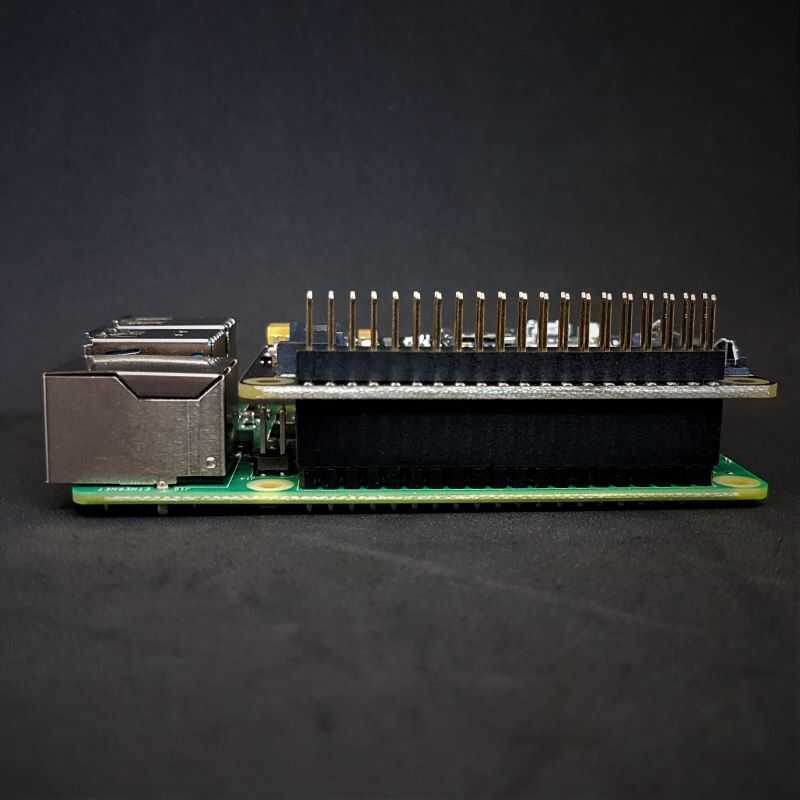

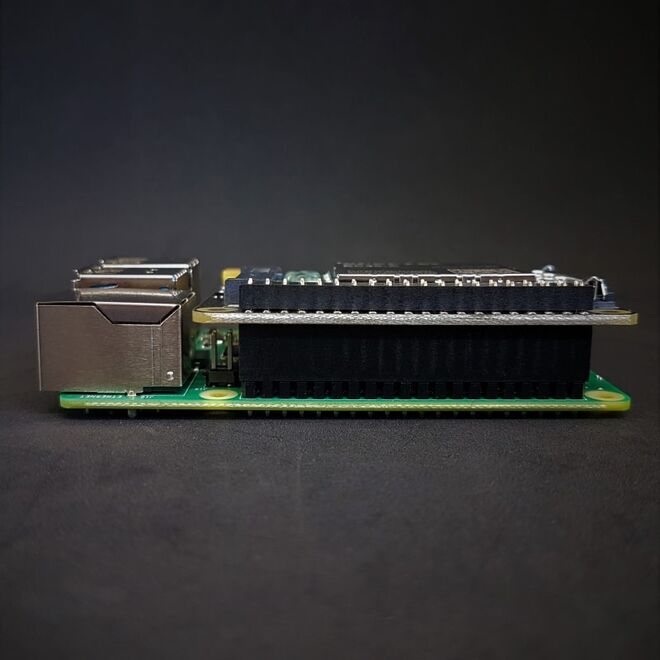

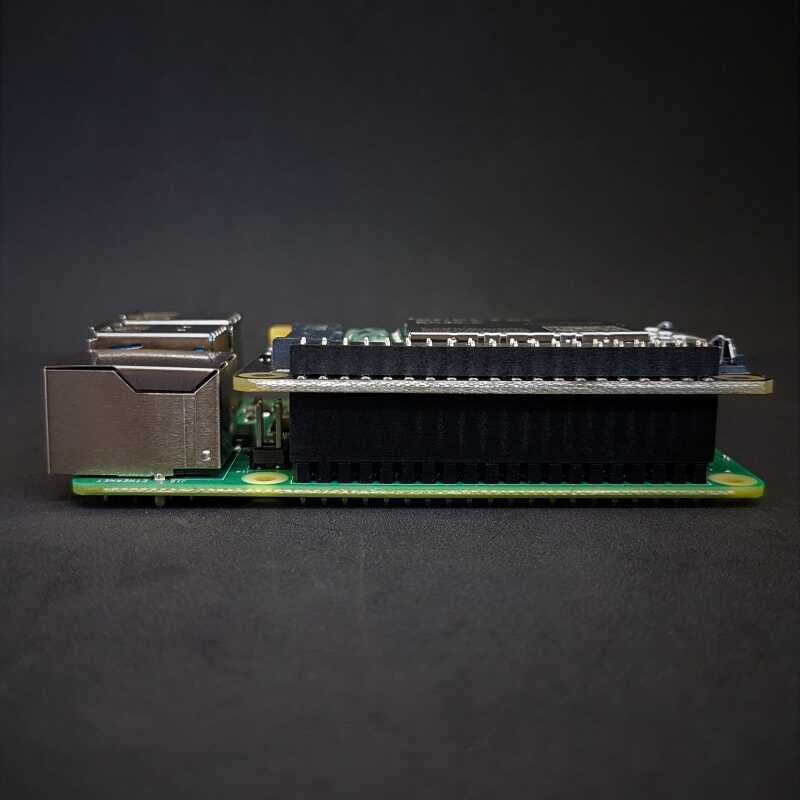

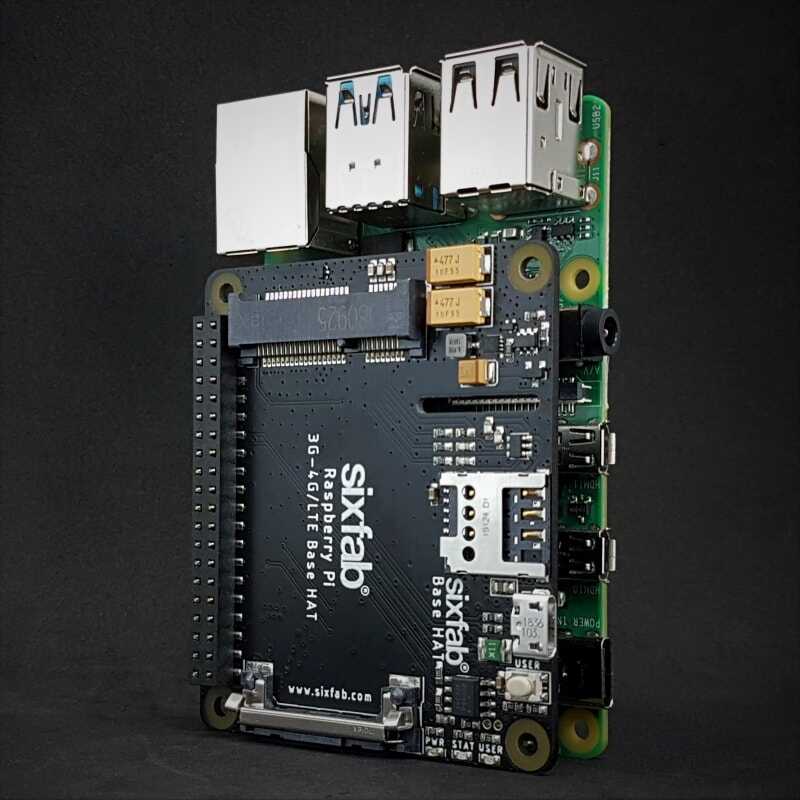

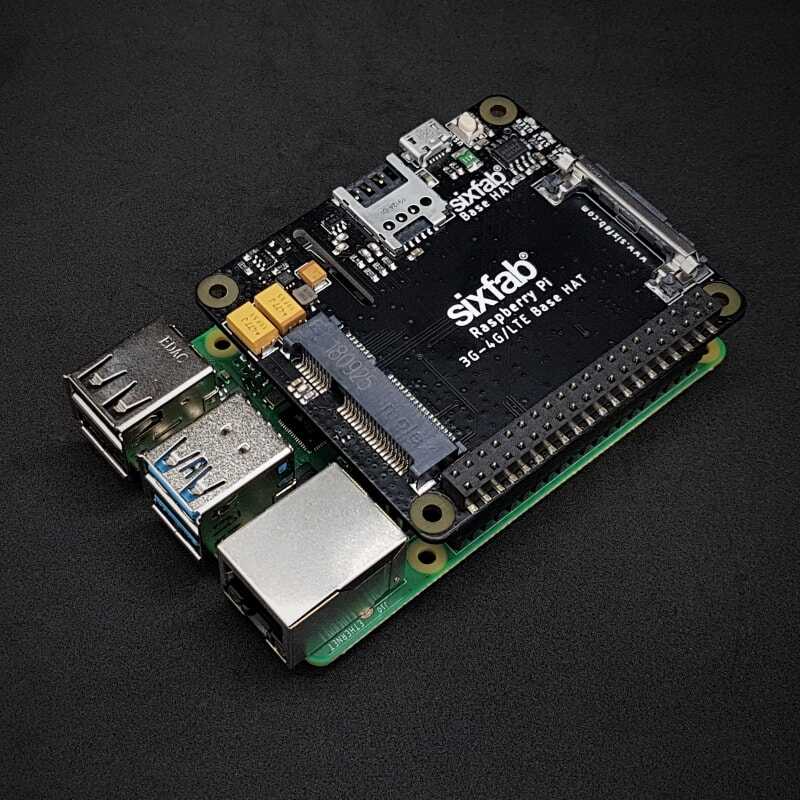

Raspberry Pi üzerine istiflenmiş bu HAT ile sahada cihazlarınızın uzaktan yönetimi, mobil ağ üzerinden güvenli bağlantı, çok sayıda taşıyıcı seçeneği ile dünya çapında güvenilir kapsama alanı mevcuttur. LTE modem veya dongle olarak kullanılabilir. Raspberry Pi video akışı veya yüksek hızlı veri aktarımı gibi uygulamalar için bir Raspberry Pi LTE HAT arıyorsanız, doğru yerdesiniz. Uzaktan kumanda edilebilir bir LTE Wi-Fi Hotspot yapmak, yüksek hızlı GPS izleme, eklenti kartı ile daha fazla kullanım durumu mümkündür.




Özellikler:

• 40 pimli GPIO başlığına (5, 4, 3, 2, B +, A +, Sıfır) sahip Raspberry Pi modelleriyle tam uyumludur.
• Kullanımı kolay, basit kurulum, tak ve çalıştır.
• QMI ve PPP desteklenir.
• Farklı frekanslar ve taşıyıcılarla çalışan bölgesel veya global modüller ile dünya çapında LTE, UMTS / HSPA + ve GSM / GPRS / EDGE kapsama alanı ile uyumlu klipsli Mini PCIe soketi

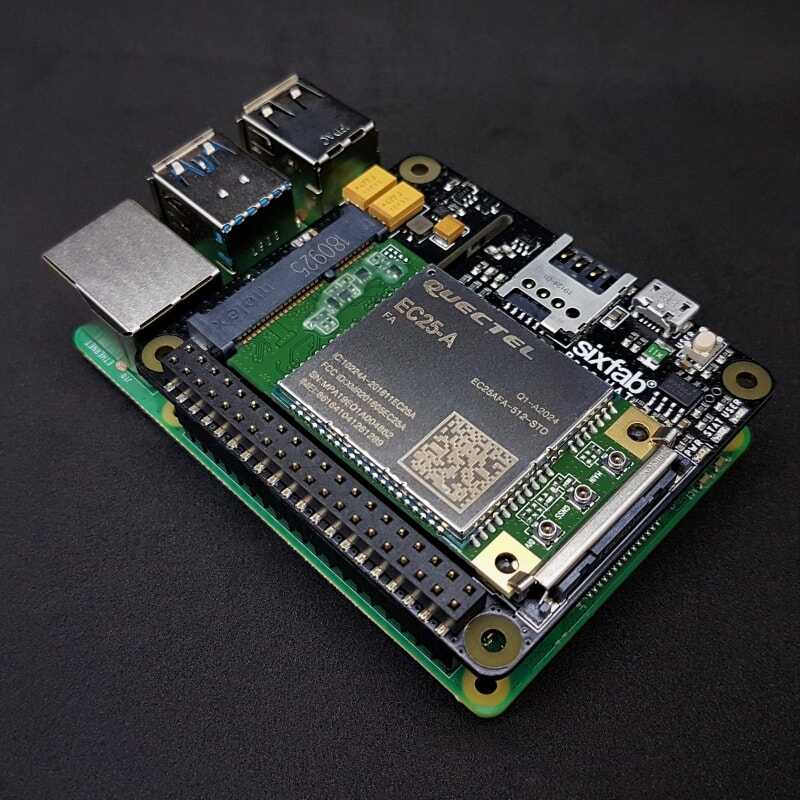

• 4G / LTE Modülü (örn. Quectel EC25) ile 150Mbps aşağı bağlantı ve 50Mbps yukarı bağlantı veri hızlarına ulaşabilirsiniz. 3G Modülü (örn. Quectel UC20) maksimum 14.4Mbps aşağı bağlantı ve 5.76Mbps yukarı bağlantı veri hızını sağlar.

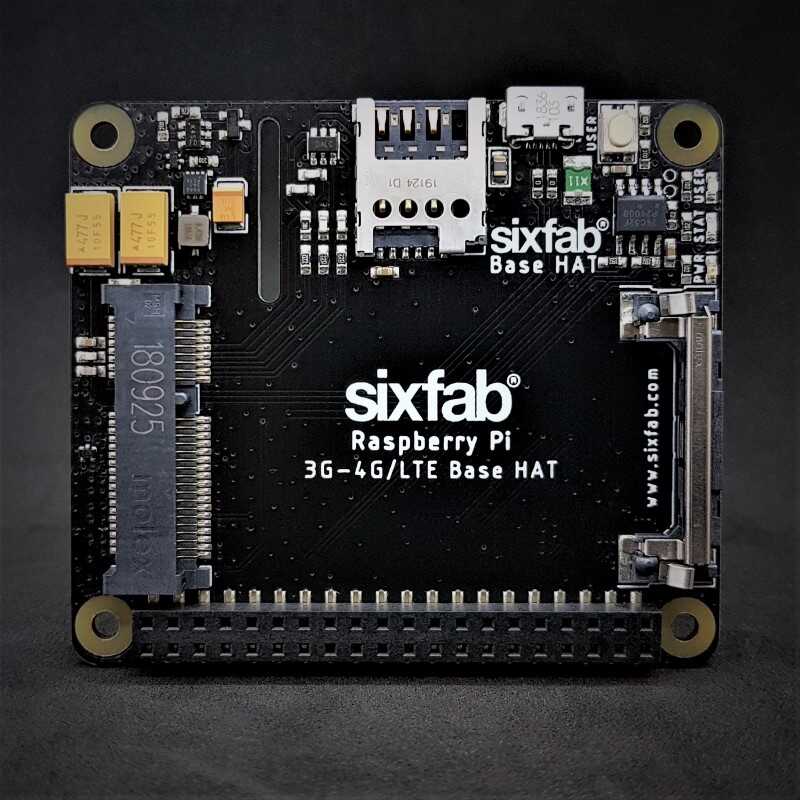

• Mikro SIM Kart soketine, HAT'ın üst kısmından kolayca erişilebilir.
• Raspberry Pi ile istiflenmeden PC / Laptop ile mikro USB üzerinden bağımsız olarak kullanılabilir.

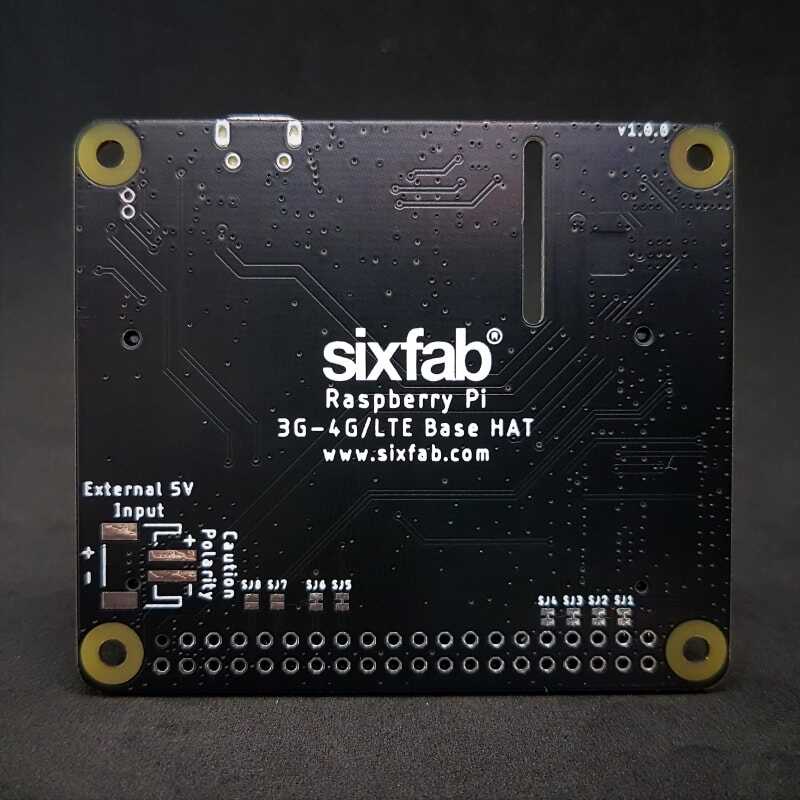

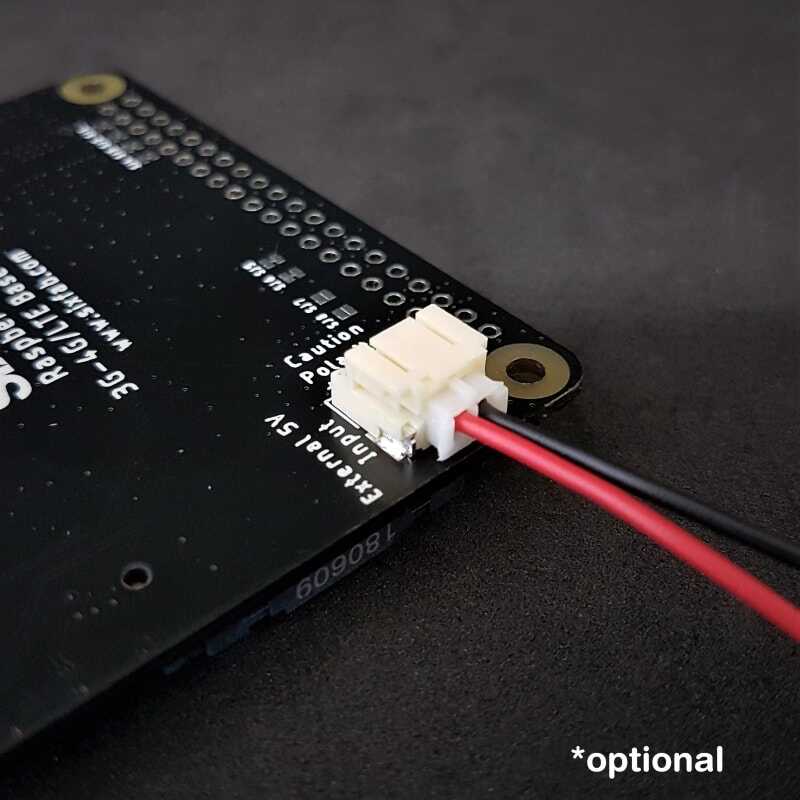

• HAT, açık güç pimleriyle harici bir 5V kaynağından, doğrudan Raspberry Pi 5V GPIO başlıklarından, mikro USB veya kartın altındaki isteğe bağlı JST konektörüyle çalıştırılabilir. Özel olarak tasarlanmış 90 derecelik dik açılı mikro USB kablosu pakete dahildir.
• Verimli ve düşük sessiz akım güç devresi 3Amp'a kadar tutabilir.
• Raspberry Pi UART portu üzerinden isteğe bağlı AT / Receive AT komutları mevcuttur.
• Modülü Uçak Moduna almak, modülü veya RI ve DTR işlevlerini sıfırlamak GPIO pinleri üzerinden erişilebilir.
• Tüm kart elektroniğinin gücü, düşük güç tüketimi kullanım durumları için devre dışı bırakılabilir.
• Modüller (EC25 ve UC20), konum tabanlı uygulamalarınız için yerleşik GNSS (GPS / GLONASS) alıcıya sahiptir.
• Çalışma sıcaklığı aralığı: -40 ° C ~ 80 ° C

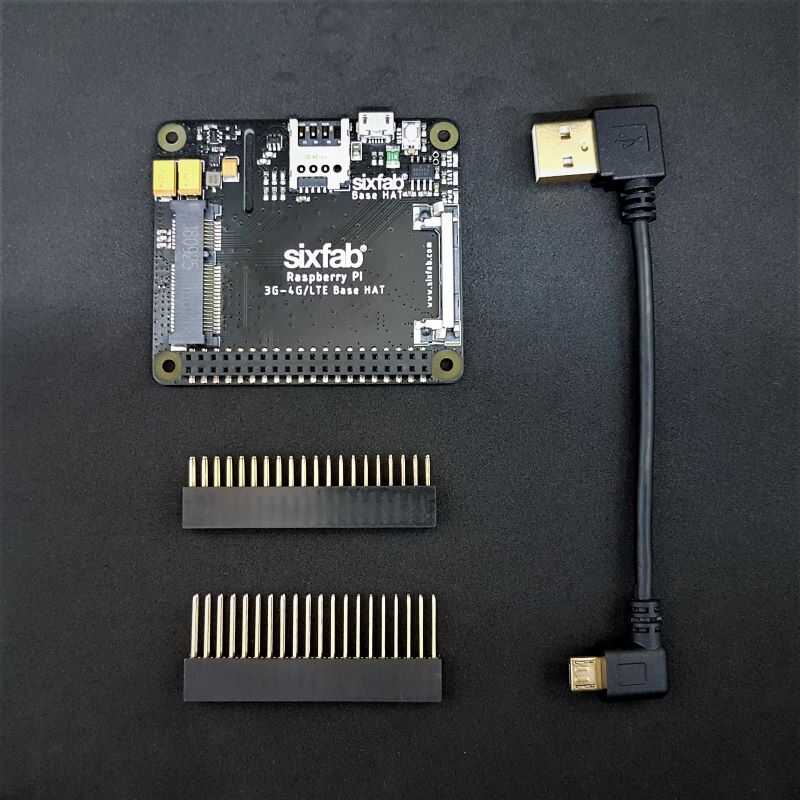

Paket İçeriği:

• 1x Sixfab 3G/4G
• 1x 90 Derece Dik Açı Micro USB Kablo 90-degree Right Angle Micro USB Cable
• 1x Uzun Başlık
• 1x Kısa Başlık Header
• Paket içeriğine Raspberry dahil değildir.

İlişkili Ürünler:

• Quectel UC20 3G UMTS/HSPA+ Mini PC'Ie Modül
• Quectel EC25-E 4G/LTE Mini PC'Ie Modül
