SD Kart Shield v4

SD Kart Shield v4

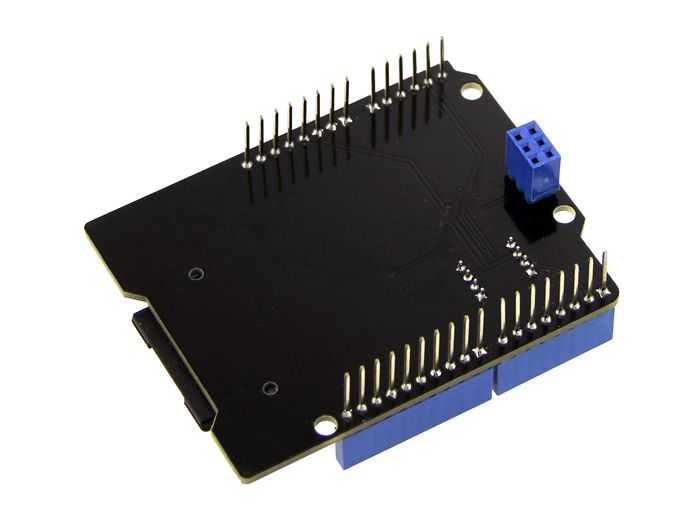

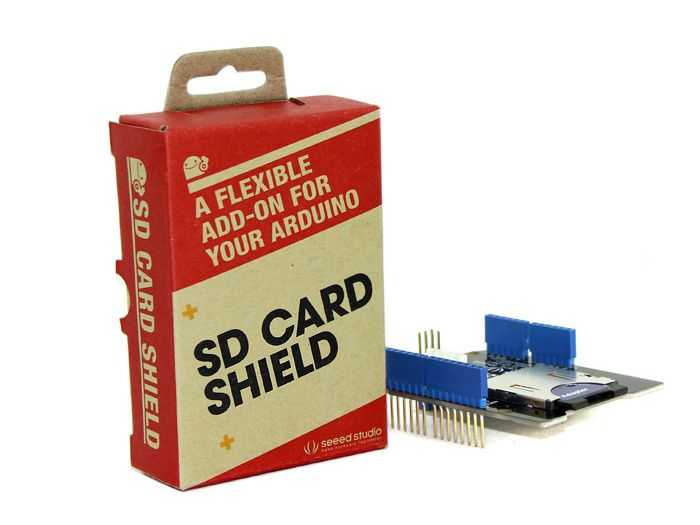

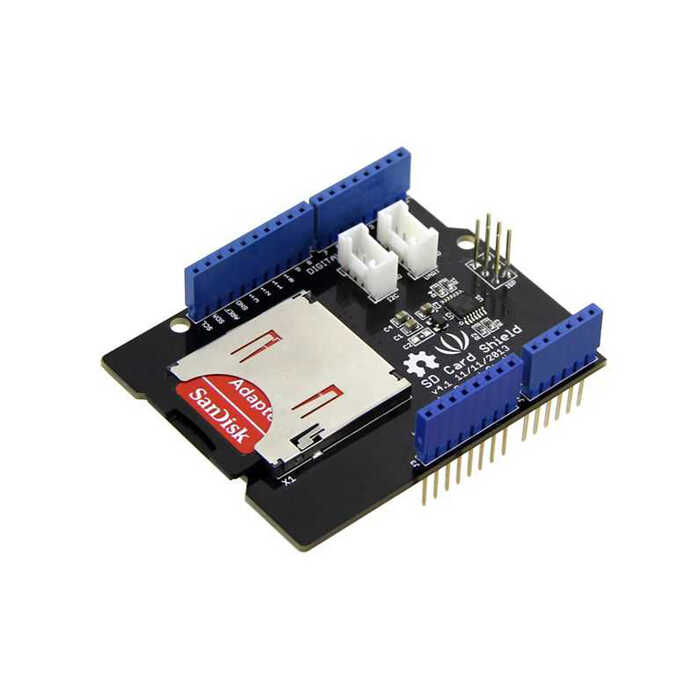

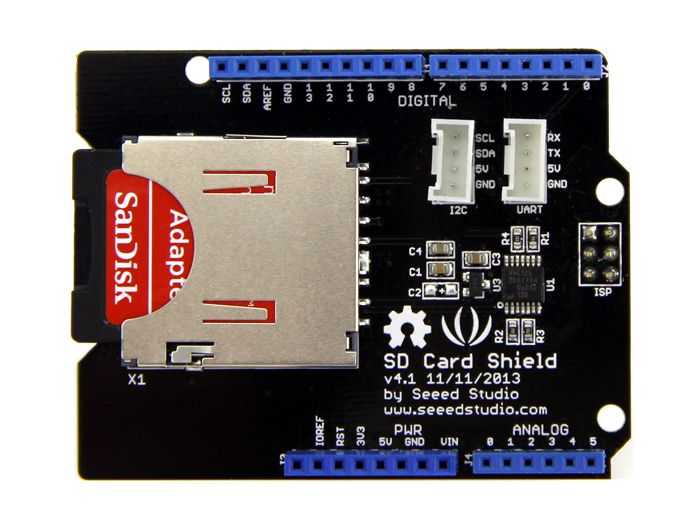

SD Kart Shield v4, Arduino için harici bir depolama alanı sağlar. Arduino’nun kendi SD kart kütüphanesi ile uyumludur. Bu kütüphane yardımı ile SD karta veri yazabilir yada karttan veri okuyabilirsiniz. SD, SDHC ve Micro SD kartları 32GB’a kadar destekler. SD kart haberleşmesinde SPI portu kullanır. Pin dağılımı şu şekildedir :

D4   -> SD_CS

D11 -> SD_DI

D12 -> SD_DO

D13 -> SD_CLK

Micro SD kartlarla birlikte kullanabilmek için, Micro SD kart adaptörü ile birlikte gönderilmektedir. Diğer bir çok Arduino shield gibi üst katmana farklı bir shield eklenebilmesi için dişi headerlar gönderilir. Bunların yanı sıra grove ürünleri ile kolay kullanım yapılabilmesi için üzerinde birer adet I2C ve UART portu bulunur. Bu sayede Grove modülleri ile birlikte kolayca kullanılabilir.

Not: Bu ürünümüzün headerleri lehimsiz olarak gönderilmektedir.

• Grove Modülleri
• Arduino Modelleri



• Çalışma Gerilimi: 3.5 - 5.5V
• Çalışma Akımı: 0.159 - 200 mA
• Standart SD, Micro SD, SDHCC ve TF kartlar ile uyumlu (32GB'a kadar)
• Grove modülleri için UART ve I2C bağlantısı
• Tam destekli SD kart kütüphaesi
• Minumum sayıda SPI portu kullanır
• Boyutlar: 68.7x53.5x19.00
• Ağırlık: 14.8 gr



• Wiki-Page
• Arduino ile kullanım
• SD Kart Shield v4.0 PDF Şematik
• SD Kart Shield v4.0 Eagle Dosyası
