SIM800L GPRS - Orijinal Çip

SIM800L GPRS Modülü - Orijinal Çip

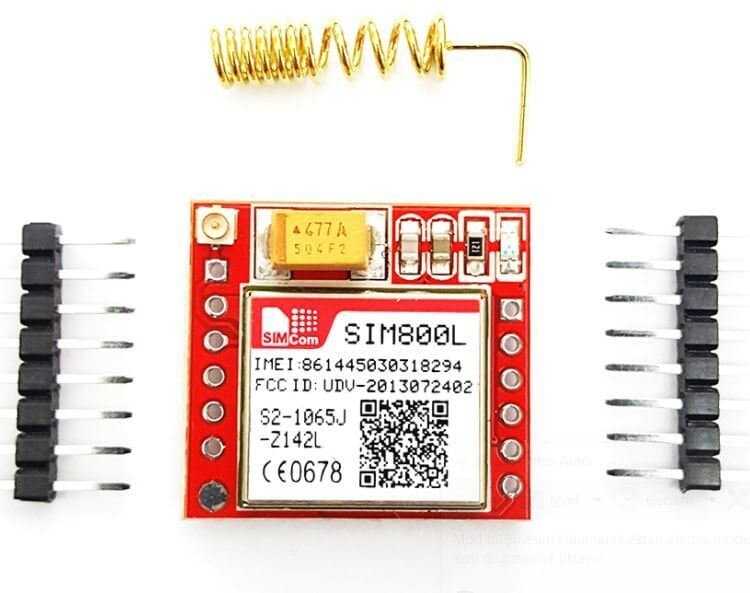

SIM800L modüle sahip geliştirme kartı Arduino ve Raspberry Pi gibi geliştirme kartları ile GSM haberleşme ve GPRS özelliklerini kullanmayı sağlar. Bu kartı kullanarak SMS gönderip alabilir, konum takipi yapabilir hatta kendi cep telefonunuzu bile yapabilirsiniz. Kart üzerindeki SIM800L modülü, GSM haberleşme ve GPRS alıcısı görevlerini üstlenmektedir. SIM800L, GPRS iletimi, SMS gönderip almayı ve sesli arama yapmayı ve almayı sağlayan minyatür bir hücresel modüldür. Düşük maliyetli, az yer kaplayan, dört bant frekans desteği, bu modülü uzun menzilli bağlantı gerektiren herhangi bir proje için mükemmel bir çözüm haline getirir. Enerjiyi verdikten sonra hücresel ağı arar ve otomatik olarak oturum açar. Dahili LED bağlantı durumunu gösterir. ( hızlı yanıp sönüyor : şebeke kapsama alanı yok , yavaş yanıp sönüyor : oturum açıldı )

• Besleme gerilimi: 3,8V - 4,2V
• Önerilen besleme voltajı: 4V
• Güç tüketimi:
• Uyku modu <2.0mA
• Boş mod <7.0mA
• GSM iletimi (ortalama): 350 mA
• GSM iletimi (peek): 2000mA
• Modül boyutu: 25 x 23 mm
• Arayüz: UART (maks. 2.8V) ve AT komutları
• SIM kart soketi: microSIM (alt taraf)
• Desteklenen frekanslar: Dörtlü Bant (850/950/1800/1900 MHz)
• Anten bağlantısı: IPX
• Durum sinyali: LED
• Çalışma sıcaklığı aralığı: -40 ila + 85 ° C
• ATE0
• AT+IPR=9600
• ATE0&W
• Tüm baud rate Çalışması için verilecek kod
• AT+IPR=0



Sağ Pinler:

• NET - antenna
• VCC : güç gerilimi
• RESET : reset
• RXD : seri haberleşme
• TXD :  seri haberleşme
• GND - ground

Sol Pinler:

• RING
• DTR : uyku modu
• MICP, MICN : mikrofon (P + / N -)
• SPKP, SPKN : Hoparlör (P + / N -)

Önemli Not 1 : Sim modül at komutlarıyla iletişim kurulmaması durumunda cevap olarak soru işareti gelmesi halinde bu işlemleri sırayla arduinoda işlem sonucunu 115200 baud rate yaparak ve sim800 modülünü resetleyerek 9600 da kullanabilirsiniz.

Önemli Not 2 : SIM800 modülü baz istasyonları ile bağlantı kurarken yüksek miktarda akım çekmektedir, bu nedenle besleme çok önemli rol oynamaktadır. Eğer modülü doğrudan Arduino ile besliyorsanız çoğunlukla modül çalışmayacak ya da baz istasyonu ile bağlantı kuramayacaktır. Bu nedenle lm2596 gibi voltaj regülatörleri ile sabit bir akım ile beslenmelidir. Modül 3.7 - 4.2 mAh akım çekmektedir ve bu akımın stabil olması şarttır. Eğer kullandığınız sim kart GSM Operatörü ile iletişime geçemiyorsa sorun muhtemelen beslemeden kaynaklanmaktadır. Ayrıca kullandığınız sim kartın Pin Kodu kapalı olmalıdır.
