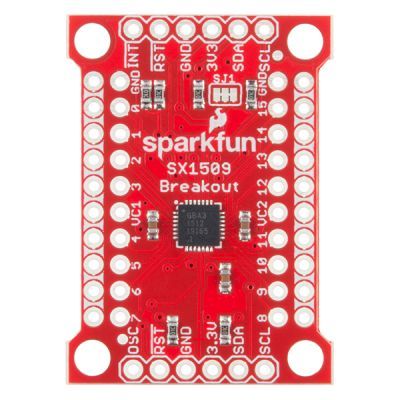

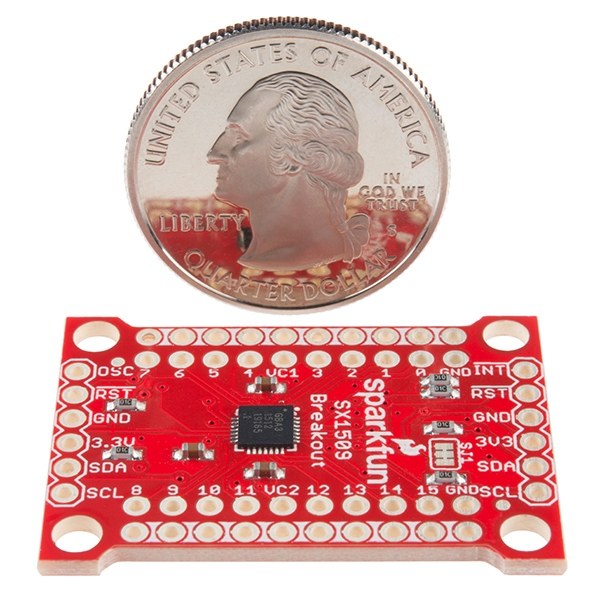

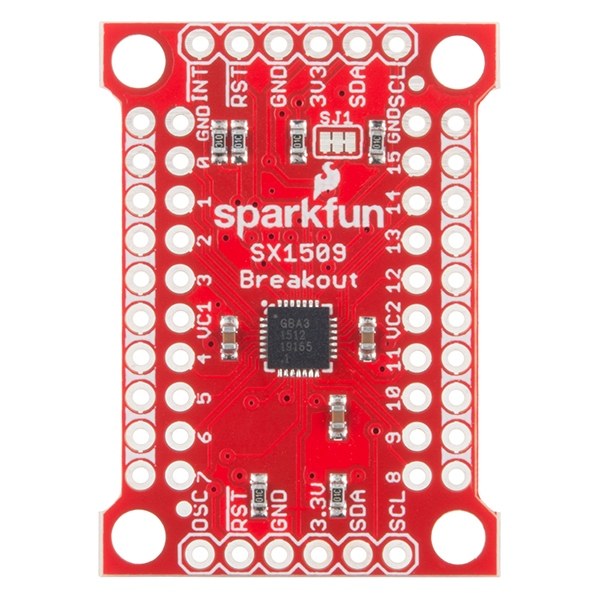

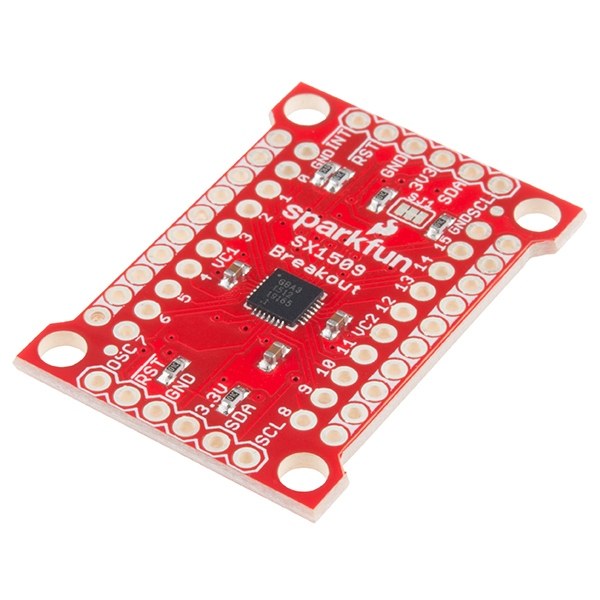

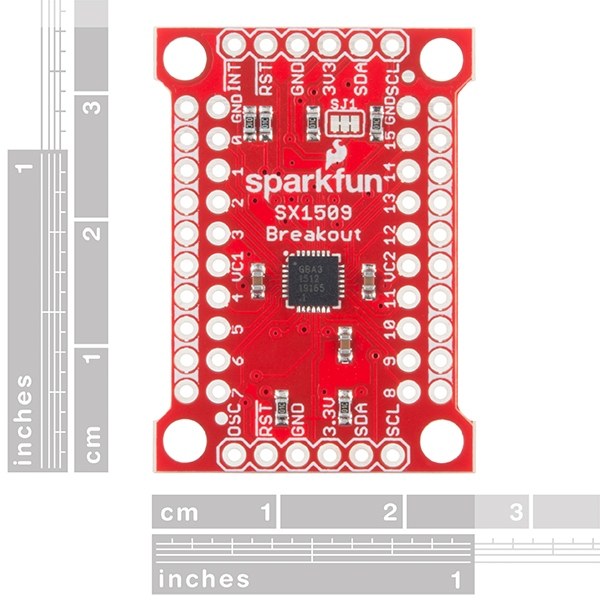

SX1509 giriş/çıkış çoklama kartı sayesinde I2C bağlantısı kullanarak 16 adet ekstradan giriş/çıkış portunu projenize ekleyebilirsiniz. Dijital giriş/çıkış haricinde SX1509 entegresi PWM çıkış imkanı da sunmaktadır, bu sayede LED'lerinizin parlaklığını arttırıp azaltabilir ya da servo sürebilirsiniz. Dahili tuştakımı desteği sayesinde 8x8 diziliminde 64 tuşlu matrisleri bu kartı kullanarak bağlayabilirsiniz.

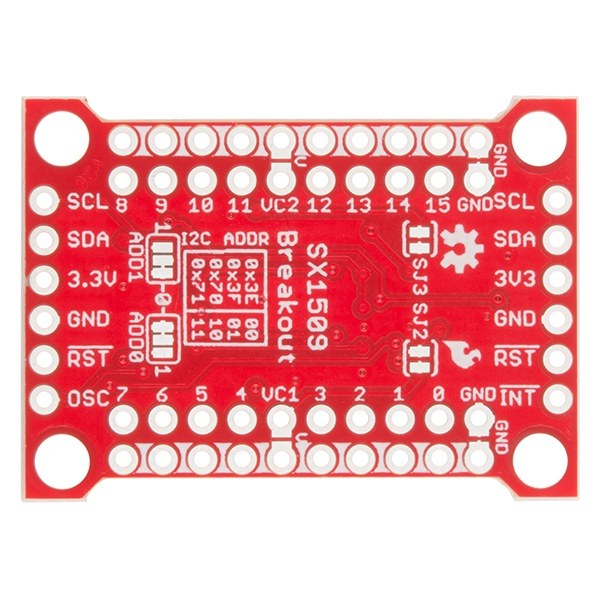

Kart üzerindeki giriş/çıkış pinleri 1.2-3.6V seviyelerinde çalışmaktadır (5V ile de kullanılabilir). Bu sayede bu kartı lojik seviye dönüştürücüsü olarak ta kullanabilirsiniz. Ayrıca kartın arka kısmında bulunan lehim jumper'ları sayesinde I2C adresini değiştirmek mümkündür.
Özellikler:
- Host ile giriş/çıkış pinleri arasında doğrudan lojik seviye dönüşümü
- 5.5V ile de kullanılabilen giriş/çıkış portları, 15mA sink akımı
- Dahili parlaklık kontrolü sunan LED sürücü
- Dahili 8x8 tuş matris desteği
- 16 kanal çift yönlü giriş/çıkış
- 400kHz I2C slave bağlantı arayüzü
