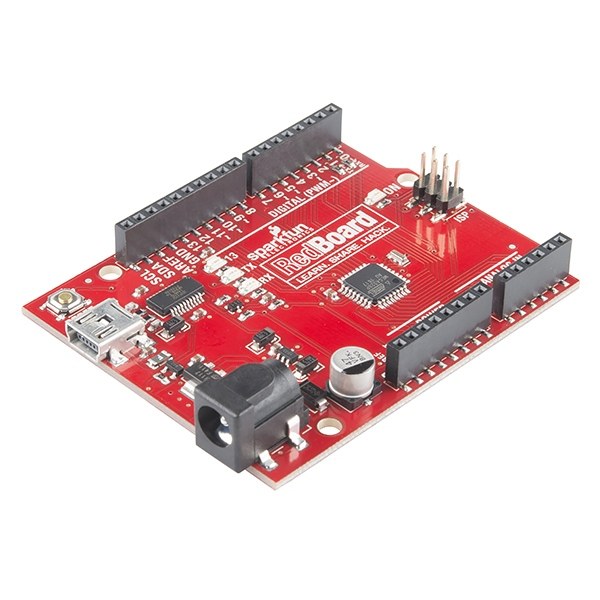

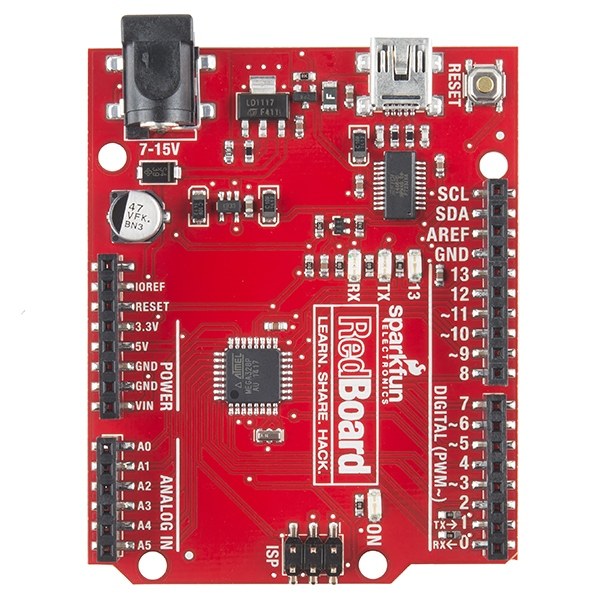

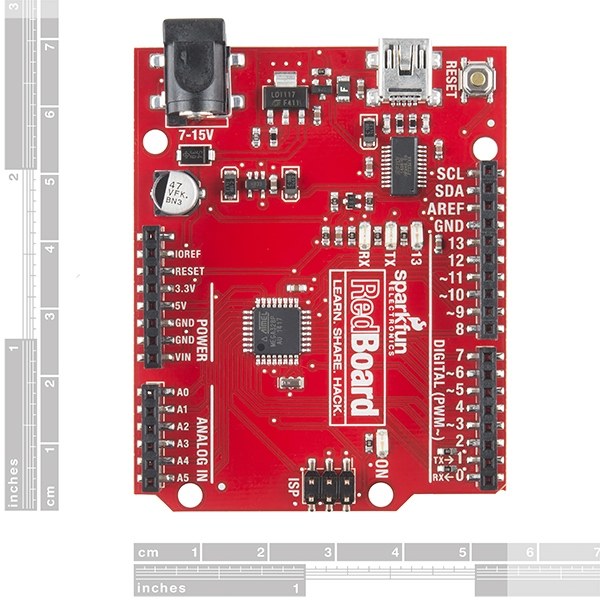

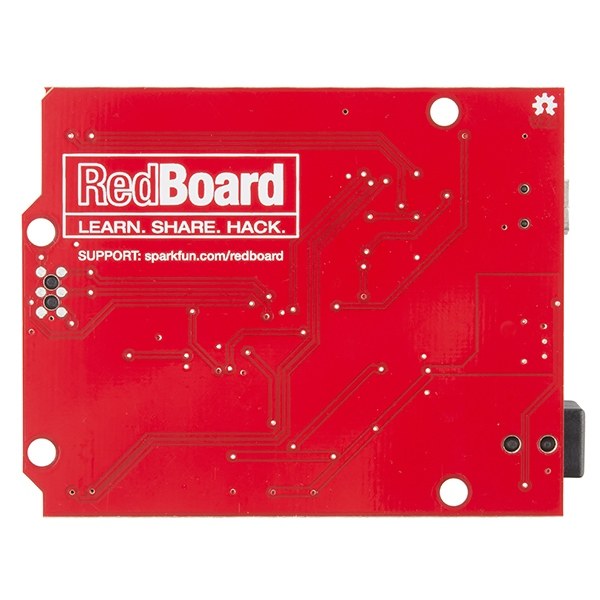

Redboard, SparkFun firmasının üretmiş olduğu Arduino kartıdır. Pin dizilimi ve işlemcisi Arduino UNO R3 ile tamamen aynıdır. Sadece kullanışlılık adına birkaç farklılığı bulunmaktadır.
Kart, Arduino UNO'dan farklı olarak USB mini-B tipi konektöre sahiptir. Üzerindeki işlemci UNO'daki gibi DIP kılıfı yerine SMD kılıftadır. USB-seri dönüştürücü olarak FTDI FT231X entegresi kullanır. Arduino IDE üzerinden kart modeli olarak Arduino UNO seçerek programlanabilir.
Özellikler:
- Optiboot bootloader'a sahip (UNO ile aynı) ATmega 328 mikrokontrolcü
- USB-seri dönüştürücü entegre: FTDI FT231X
- Giriş gerilmi: 7-15V
- 5V çıkış lojik seviyesi (3.3V giriş sinyali ile de kullanılabilir)
- 14 adet dijital giriş/çıkış pini (6 adedi PWM çıkış)
- 6 adet analog giriş pini
- ISP header bağlantısı
- 32kB flash bellek
- 16 MHz saat frekansı
- Tamamiyle SMD tasarım
- R3 shield'lar ile uyumlu
- Kırmızı renk devre kartı
