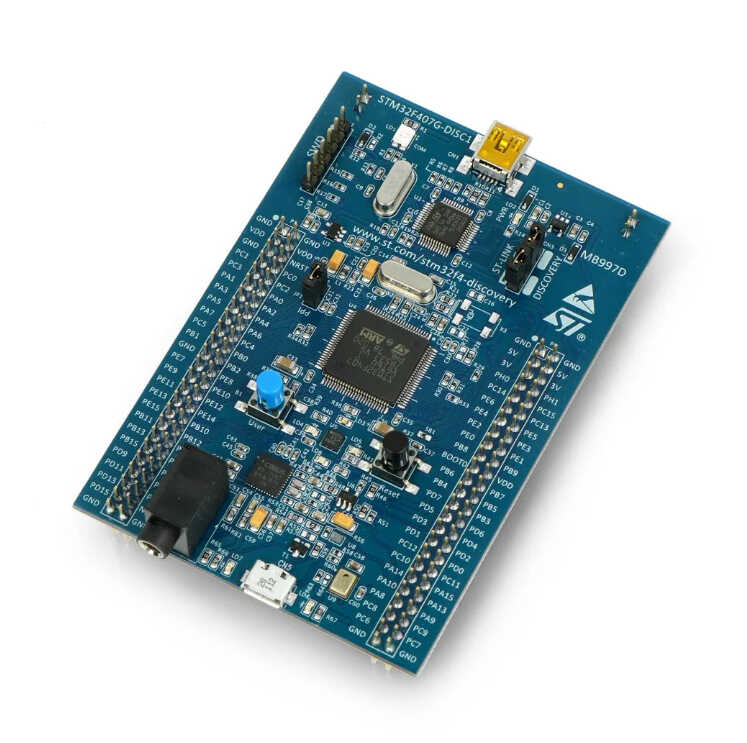

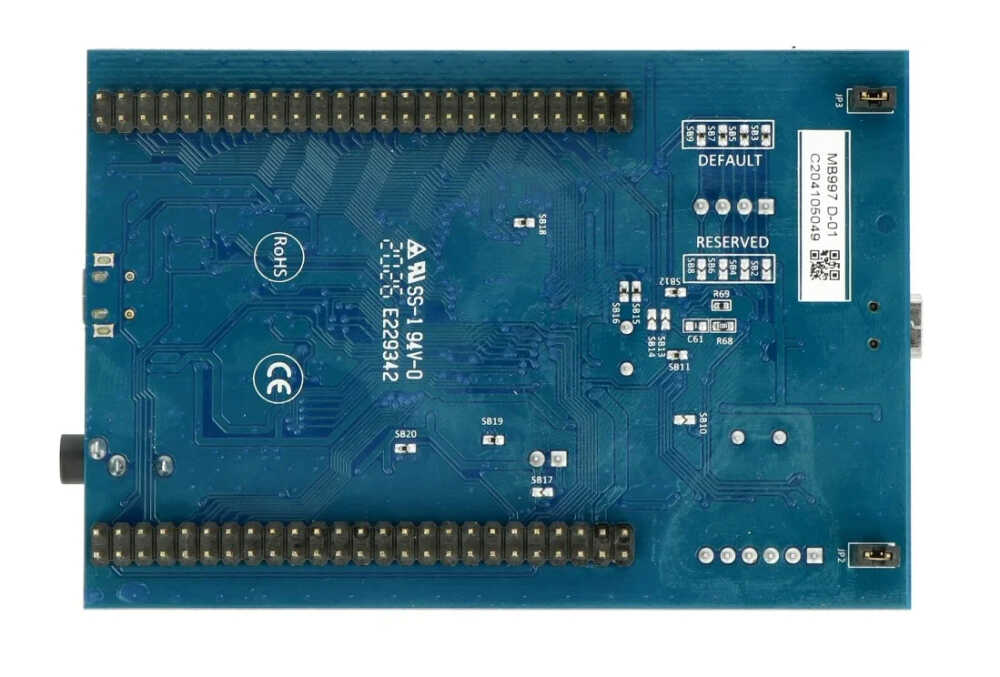

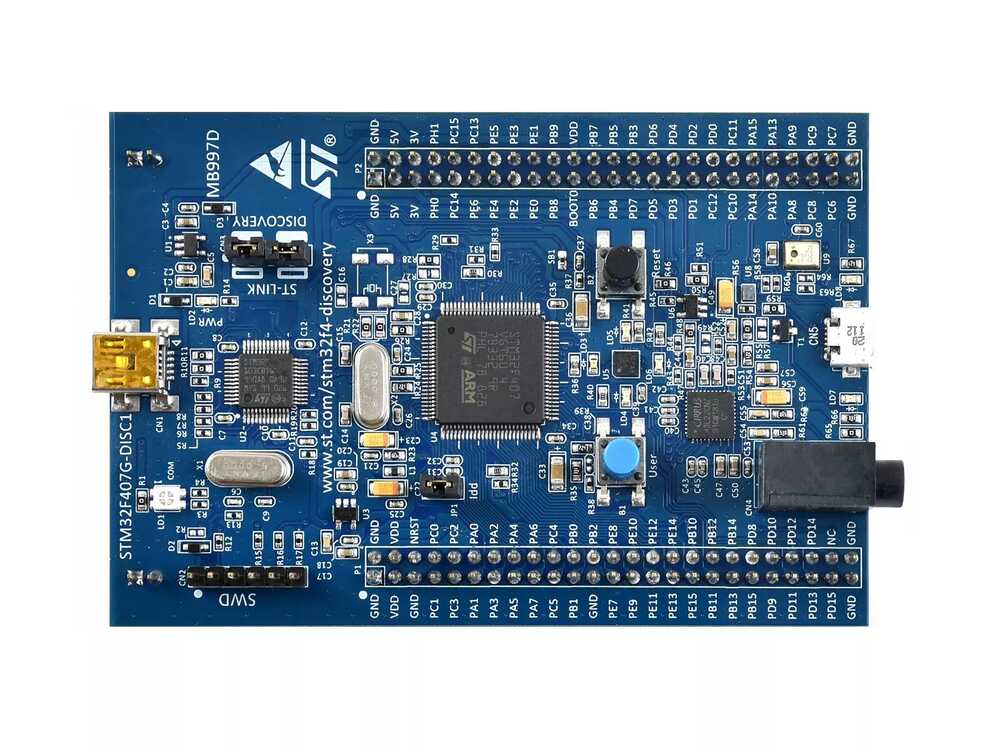

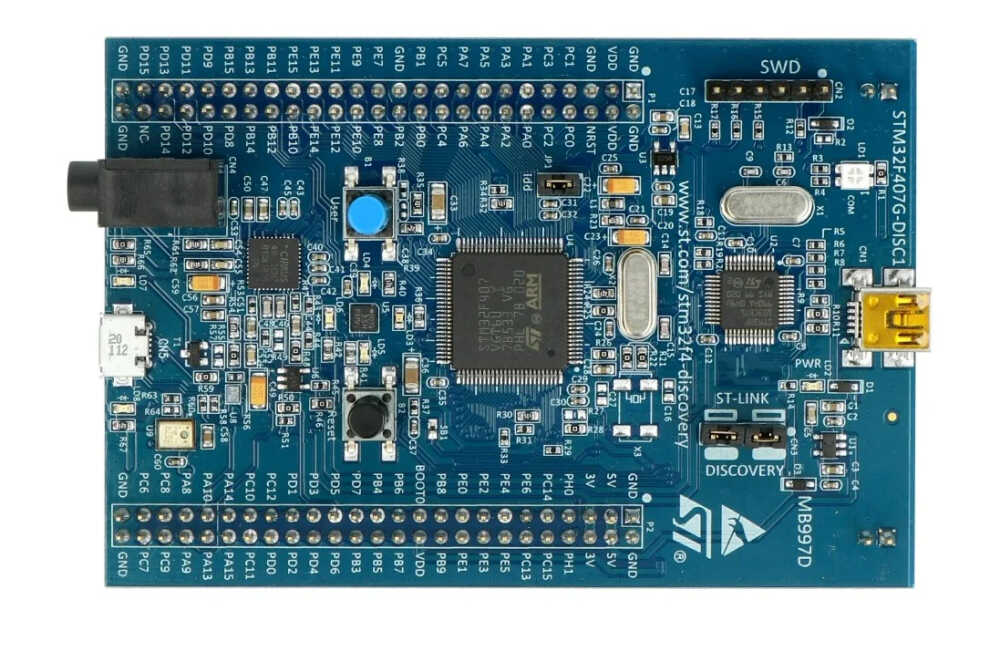

STM32F407G DISC1
STM32F407G-DISC1, STMicroelectronics tarafından sunulan güçlü bir geliştirme kartıdır ve projelerinizi hayata geçirmeniz için ihtiyaç duyduğunuz her şeyi içerir. 168 MHz saat frekansına sahip 32-bit ARM® Cortex®-M4 işlemcisi, karmaşık uygulamaların yanı sıra gerçek zamanlı görevleri etkin bir şekilde gerçekleştirme kabiliyeti sunar. Gelişmiş işlemci mimarisi sayesinde yüksek performans ve enerji verimliliği sağlarken, entegre özellikleri ile projelerinizi daha da zenginleştirir.
Not: STM32 hakkında detaylı yazımızı incelemek için tıklayınız!Başlangıç İçin İhtiyacınız Olan Her Şey
STM32F407G DISC1 kartı, hem yeni başlayanlar hem de deneyimli kullanıcılar için hızlı bir başlangıç yapmayı mümkün kılar. Geliştiriciler, kart üzerinde bulunan zengin özelliklerle projelerini kolayca geliştirebilir ve test edebilir. Aşağıda kartta yer alan bazı önemli bileşenler ve özellikler sıralanmıştır:
- Hata Ayıklama Aracı: ST-LINK/V2 veya ST-LINK/V2-A hata ayıklama aracı, kullanıcıların kodlarını gerçek zamanlı olarak analiz etmelerini ve hata ayıklama işlemlerini kolaylıkla gerçekleştirmelerini sağlar.
- 3 Eksenli İvme Ölçer: Kart, iki adet dijital ST MEMS 3 eksen ivme ölçer içererek; hareket algılama, yön belirleme ve çeşitli sensör tabanlı uygulamalar için mükemmel bir çözüm sunar.
- Dijital Mikrofon: Geliştirme kartı, ses girişlerini destekleyen bir dijital mikrofon ile donatılmıştır. Bu özellik, ses işleme uygulamaları için idealdir.
- D Sınıfı Hoparlör Sürücüsü: Dahili D sınıfı bir hoparlör sürücü ile birlikte gelen ses DAC, ses çıkışı için yüksek kalite sağlar ve projelerinizde sesli geri bildirim veya müzik çalma gibi uygulamalara olanak tanır.
- LED ve Push Butonlar: Proje geliştirme sürecinizi kolaylaştırmak adına, bir dizi LED ve push buton kart üzerinde bulunur. Bu bileşenler, kullanıcı etkileşimi sağlamak ve görsel geri bildirim sunmak için idealdir.
- USB OTG Bağlantısı: 1 adet USB OTG konnektörü, karta harici cihazlar bağlama imkanı sunarak, USB tabanlı uygulamaları kolaylıkla entegre etmenizi sağlar.
Genişletilebilirlik ve Destek
STM32F407G-DISC1, kullanıcılara uygulamalarını genişletme ve özelleştirme imkanı sunan bir dizi GPIO pini ve iletişim arayüzü (I2C, SPI, UART vb.) ile donatılmıştır. Ayrıca, STMicroelectronics’ın sunduğu kapsamlı dokümantasyon, örnek projeler ve yazılım kütüphaneleri sayesinde geliştirme süreciniz daha da kolaylaştırılır.
NOT: Paket içeriğinde USB kablo bulunmamaktadır! Ürün ile beraber kullanabileceğiniz USB kabloya buradan ulaşabilirsiniz.
STM32 Discovery Teknik Özellikleri:
- STM32F407VGT6 32bit FPU çekirdekli ARM Cortex® -M4 mikroişlemci, 1Mb Flash Hafıza, LQFP100 paketi içerisinde 192 kb RAM
- Dahili ST-LINK/V2 hata ayıklama aracı
- ARM® mbed™ -enabled (http://mbed.org)
- Yeniden numaralandırma kabiliyeti ile USB ST-LINK ve 3 farklı arayüz:
1- Sanal com port
2- Depolama sistemi
3- Hata ayıklama portu
- Kart Güç: Usb bus ya da 5V DC
- Harici Uygulamalar için Güç: 3V ya da 5V DC
- LIS302DL or LIS3DSH ST MEMS 3 eksen ivme ölçer
- MP45DT02 ST MEMS çok yönlü dijital mikrofon ses sensörü
- CS43L22 dahili D sınıfı bir hoparlör sürücü ile bir ses DAC
- Sekiz LED:
1- LD1(kırmızı/yeşil) USB bağlantısı için
2- LD2(kırmızı) 3.3V güç verildiğinde
3- 4 kullanıcı ledi; LD3(turuncu), LD4(yeşil), LD5(kırmızı) ve LD6(mavi)
4- 2 USB OTG ledi LD7(yeşil) VBUS ve LD8(kırmızı) aşırı akım
- İki push buton(Kullanıcı ve reset butonları)
- Mikro-AB konnektörlü USB OTG FS
- Prototipleme ve kolay-hızlı bağlantı için LQFP100 I/Os uzatma headerları
- Çeşitli örneklerin de dahil olduğu kapsamı ve özgür bir yazılım, yerleşik kütüphanelerin kullanımı için STSW-STM32068 ya da STM32CubeF4 paketleri
- Sistem Gereksinimleri; Windows® OS (XP, 7, 8,10) ve mini USB
- Geliştirme Araçları;
1- IAR® EWARM (IAR Embedded Workbench®)
3- GCC-based IDEs (free AC6: SW4STM32, Atollic® TrueSTUDIO®,...)
STM32f407g disc1 datasheet için tıklayın.
STM32f407g disc1 schematic için tıklayın.
