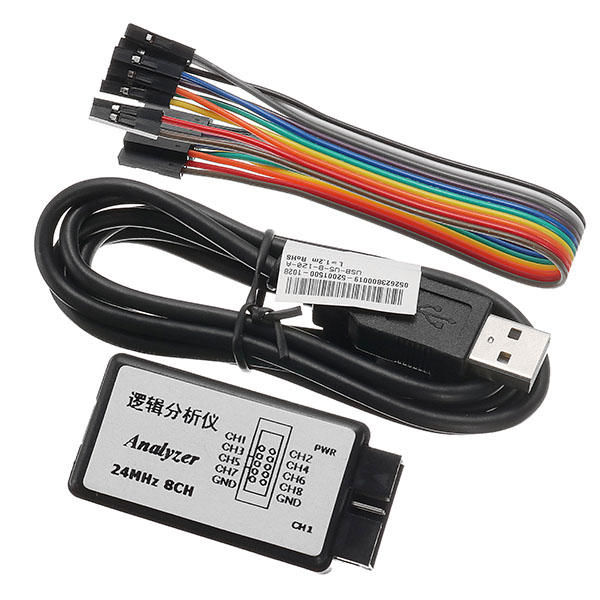

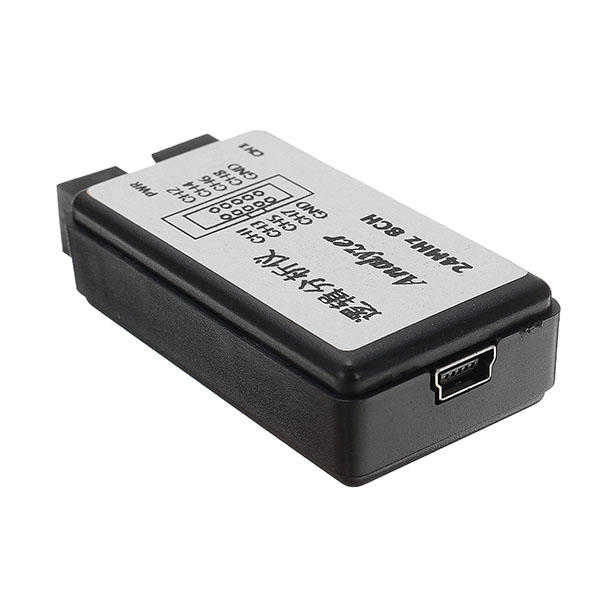

Lojik analizör, küçük boyutlu, oldukça kullanışlı, USB destekli lojik analizördür. Uygun fiyatlı ve oldukça kullanışlı bu ürün ile bilgisayarınızı kolayca bir lojik analizöre çevirebilirsiniz.
24 MHz'e kadar ulaşan örnekleme frekansı ile orta seviyedeki bir çok uygulamada rahatlıkla kullanılabilir. 8 adet dijital giriş pini ile 8 ayrı kanalın kontrolünü yapabilmektedir. 2 adet toprak hattı ile rahat ve kolay bir kullanıma imkan sağlamaktadır. Arduino başta olmak üzere bir çok mikrodenetleyeci ile beraber kullanılabilinmektedir. Yapılan projelerin büyüklüğü fark etmeksizin her uygulama geliştiricinin elinin altında bulunması gereken bir cihazdır. İki nokta arasındaki 0'ları ve 1'leri rahatlıkla lojik analizör ile görebilirsiniz.
Arduino üzerinde serial port (Rx/Tx pinleri), I2C portu (A4 ve A5 pinleri), SPI portu (10,11,12 ve 13ncü pinler) gibi birimlerin tümünü aynı anda okuyabilmekte ve görünteleyebilmektedir.
Özellikler:

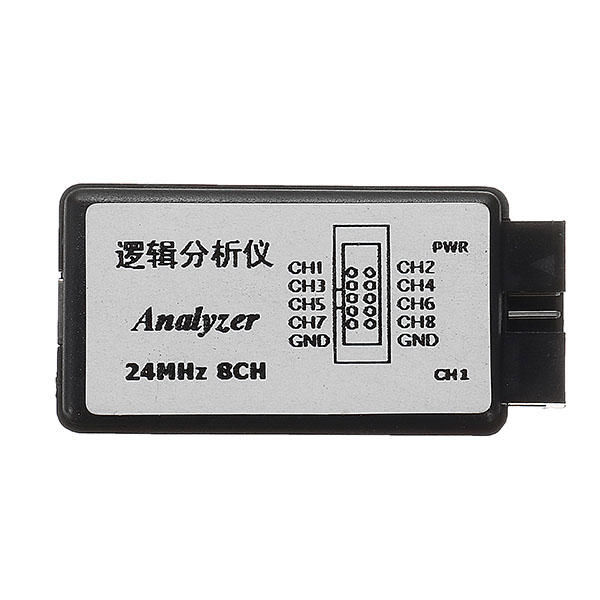

- 8 Kanal
- Farklı tetikleme türlerini desteklemektedir. (Yükselen, Düşen, Yüksek ve Düşük)
- 24MHz'e kadar örnekleme frekansı
- Maksimum Çalışma Gerilimi: 5,25 V DC
- Desteklenen Protokoller:
-CAN
-DMX-512
-I2C
-I2S/PCM
-Manchester
-1-Wire
-Async Serial
-Simple Parallel
-SPI
-UNI/O
-Saleae Lojik yazılımları ile tam uyumludur.
