VNH2SP30 - 30 A Motor Driver

VNH2SP30 - 30 A Motor Sürücü

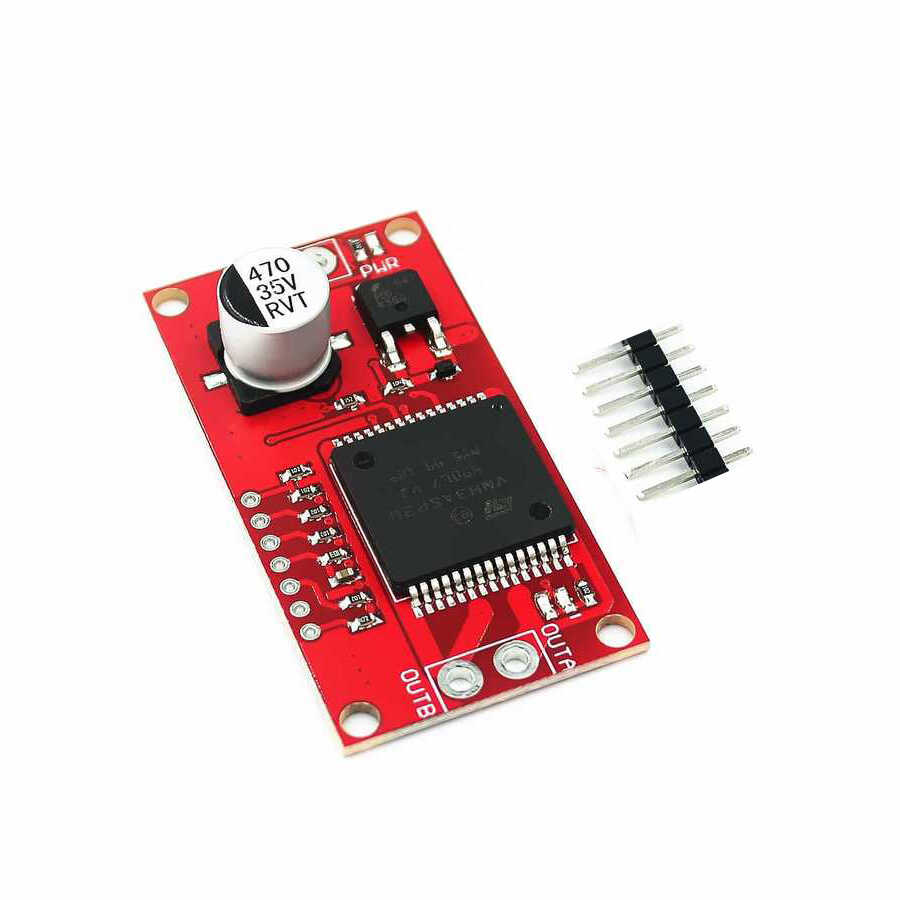

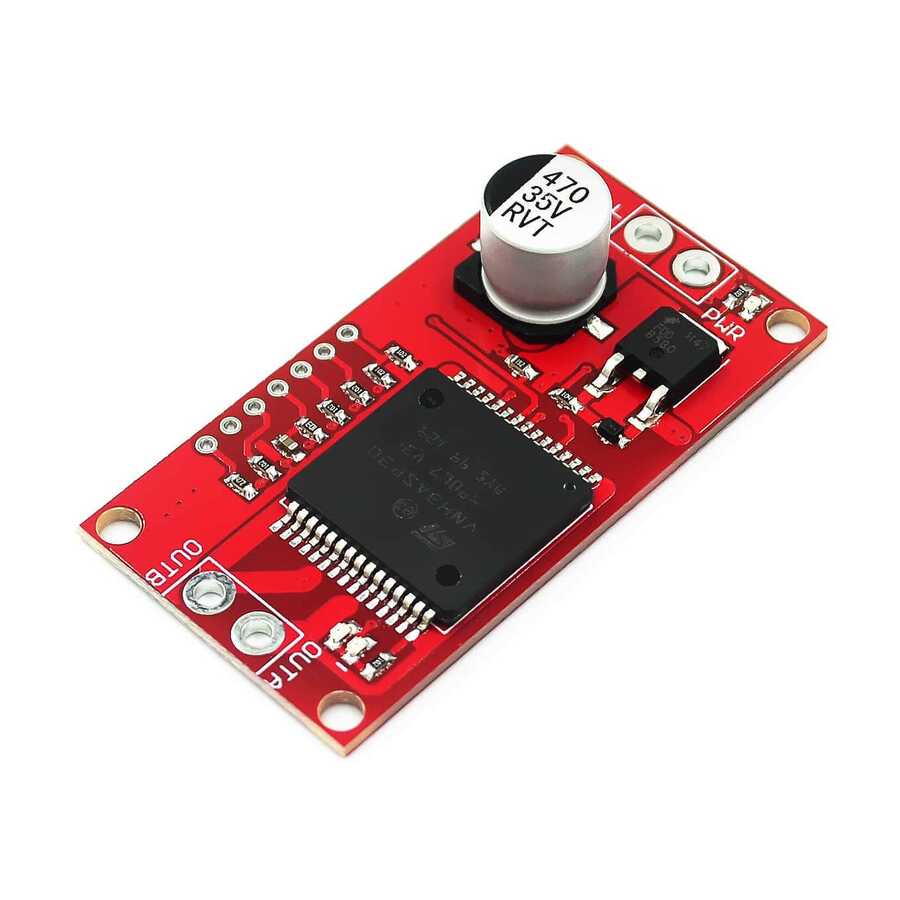

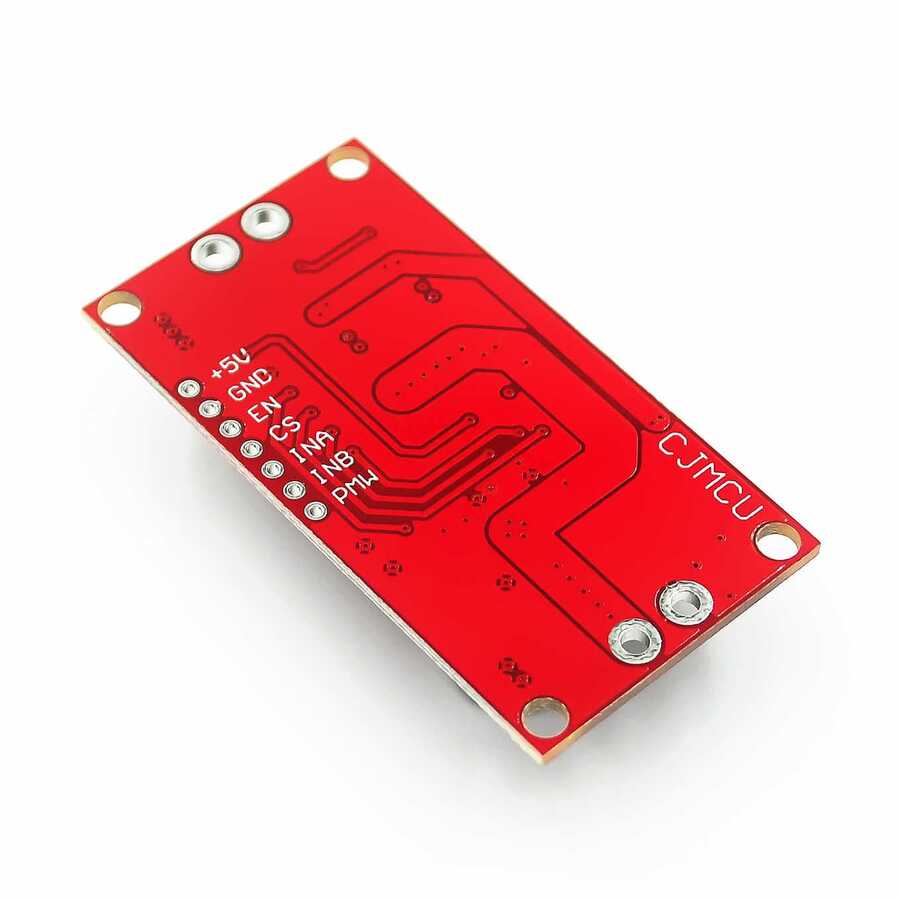

VNH2SP30 Motor Sürücü Kartı, güçlü motorları kontrol edebilen tam köprülü bir motor sürücüdür. Yüksek akım gerektiren motorlar için üretilmiş bu kartı mikrokontrolcülerinizle ve Arduino gibi farklı geliştirme kartlarıyla beraber kullanabilirsiniz. 14A sürekli akım sağlayabilmektedir ve 30A maksimum akım değerine sahiptir.

Motor sürücüler, üzerinden geçen akım arttıkça soğutma desteğine ihtiyaç duymaktadır. Bu yüzden yüksek akım gerektiren uygulamalarda uygun boyutta bir alüminyum soğutucu ile desteklenmelidir. Alüminyum soğutucuların yeterli gelmediği durumlarda fan ile aktif bir soğutma sağlanabilir. Soğutma desteği olmadığı durumlarda çip, özellikle 6A akımdan sonra belirgin bir şekilde ısınır ve zarar görebilir.

NOT: Sürücü kartını güç girişine ve motor çıkışına 5mm vidalı klemens bağlayarak veya doğrudan kablo lehimleyerek kullanabilirsiniz. Klemensler paket içeriğine dahil değildir. Tüm klemenslere buraya tıklayarak ulaşabilirsiniz.

Beraber Kullanılabilecek Ürünler:

• Arduino Modelleri
• Mikrodenetleyiciler
• DC Motorlar
• Klemens

Teknik Özellikleri:

• Çalışma Gerilimi: 5.5V - 16V
• Maksimum Akım: 30A
• Pratik Sürekli Akım: 14A
• MOSFET Direnci: 19 mΩ (her bir bacak için)
• Maksimum PWM Frekansı: 20 kHz
• Yüksek Sıcaklık Koruması
• Düşük ve Yüksek Voltaj Koruması

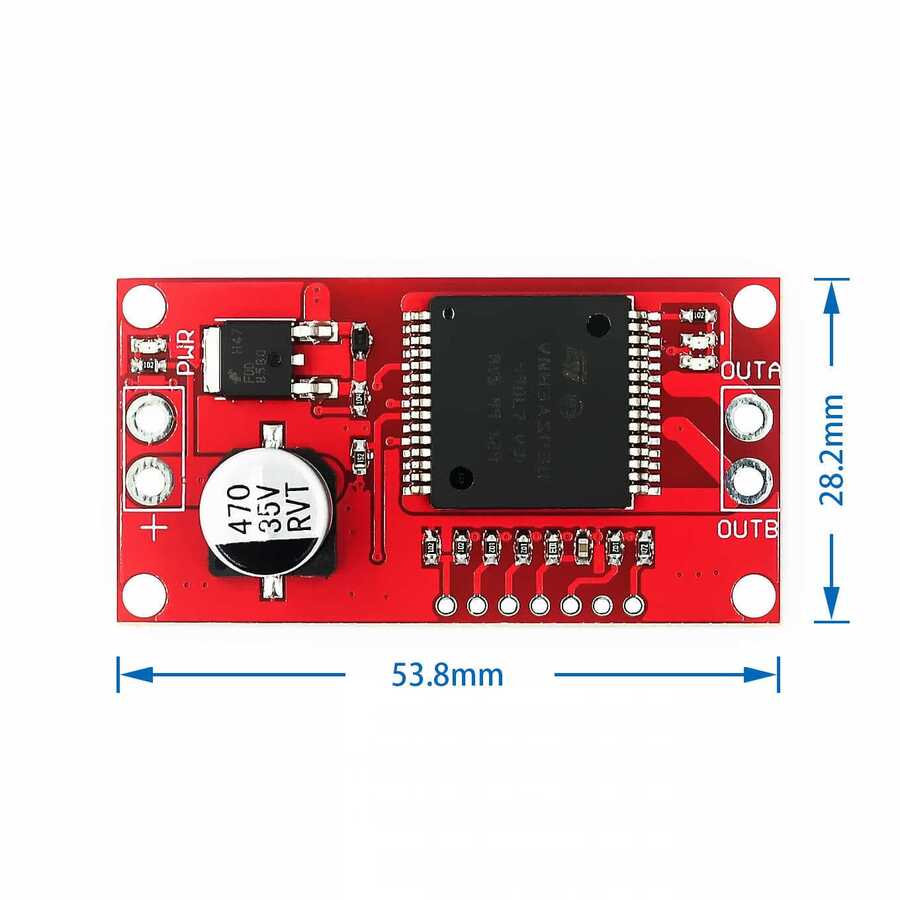

• Boyut: 53.8mm x 28.2mm

Dokümanlar:

• VNH2SP30 Datasheet
• VNH2SP30 Motor Sürücü Kullanımı
• Örnek Uygulama
