Encoder (Sinyal Üretici); bir milin dönme ya da ötelenme hareketine karşılık, sayısal(dijital) bir elektrik sinyali (kare ya da sincos dalga) üreten elektromekanik bir cihazdır. Genellikle hız, yön, mesafe veya konum gibi hareket parametrelerinin izlenmesi veya kontrol edilmesi için kullanılır.

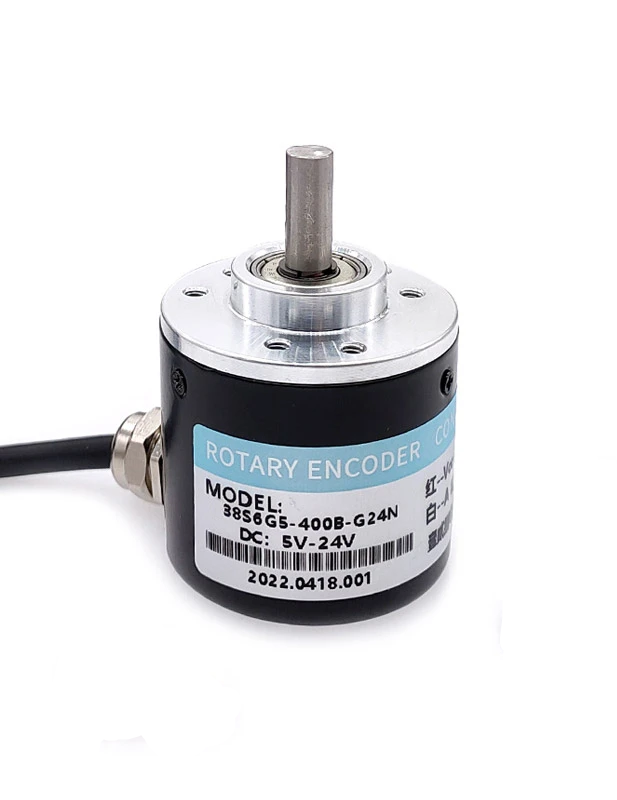

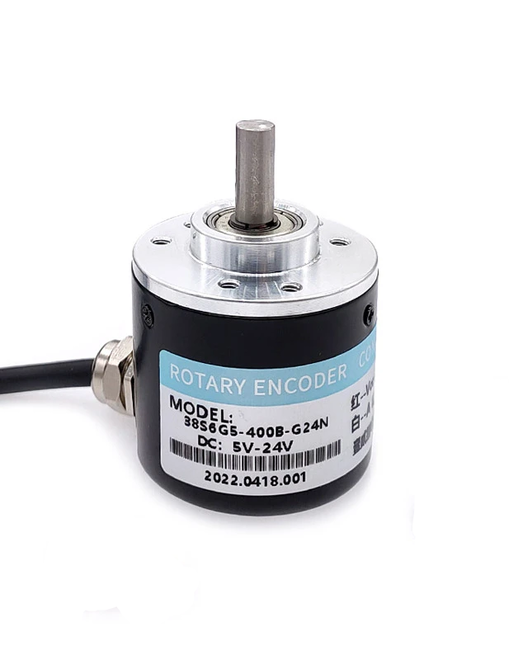

• AB iki fazlı artımlı optik döner kodlayıcı 400 darbeli, NPN açık kollektör çıkışı.
• 1,5 m kablo ile standart
• Performans: 400 darbe / devir.
• Çalışma gerilimi: DC5-24V
• Maksimum mekanik hız: 5000 rpm
• Elektrik tepki frekansı: 20 K / s
• Entegre hız: 2000 rpm

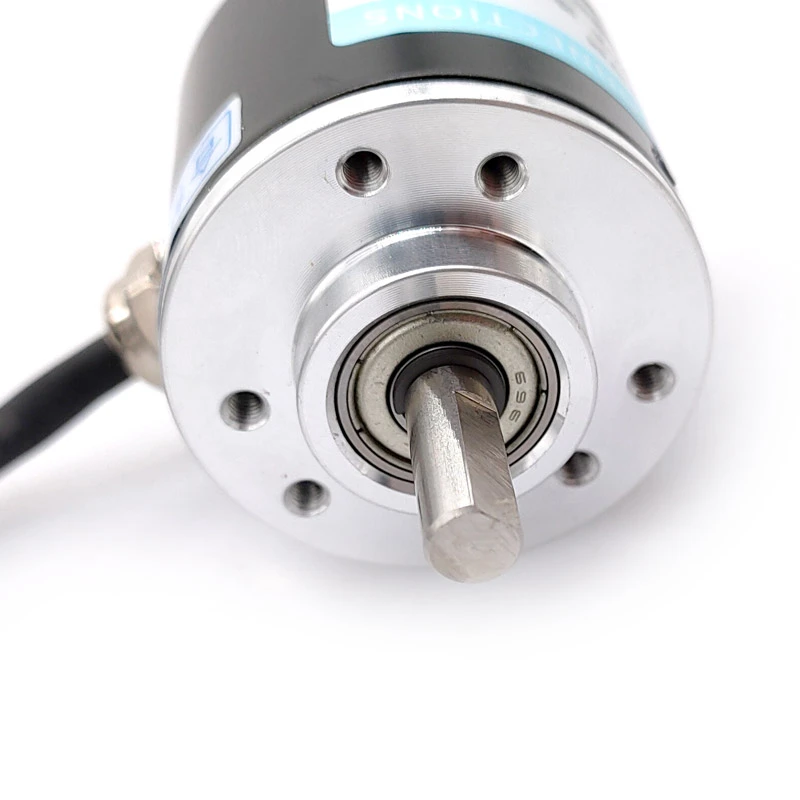

• Boyut: kodlayıcı gövde boyutu: oder38mm; şaft 136 × 13 mm; Eksen platformu: yüksek 5mm, 2020mm; Sabitleme delikleri: M3 vidalar
• Üç montaj delikli 28 daire ve üç montaj delikli 30 daire; yan

Çıkış:

AB dikdörtgen iki fazlı dört evreli darbe çıkış devresi çıkışı NPN açık kollektör çıkış tipi, bu çıkış tipi ve 51 tekli veya Mitsubishi PLC gibi doğrudan mikrodenetleyiciye veya PLC'ye bağlı dahili kaldırma direnci ile (PLC, girişe bağlanmalıdır. 0 v'ye bağlı), Not: Enkoder cihaza bağlı değilse, osiloskop bir osiloskop olamaz (gerilme direnci olmadığında açık kolektör çıkışı, gerilim çıkışı yoktur).

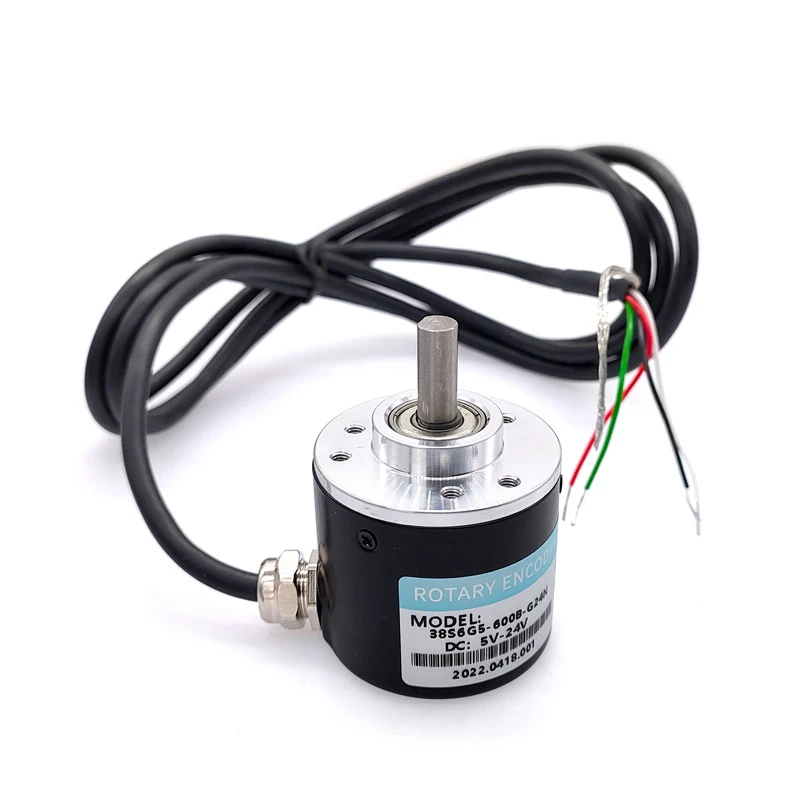

Nasıl Bağlantı Kurulur:

• Yeşil = bir faz
• Beyaz = B fazı
• Kırmızı = VCC pozitif besleme
• Siyah = GND
• Not: bir faz ve B fazı çıkış hatları doğrudan vcc'ye bağlanmamalıdır, aksi takdirde çıkış triyotunu yakarlar.

Paket İçeriği:

1 x 5-24 V 400 Adım Artımsal Optik Rotary Enkoder, AB 2 Fazlı - E38S6G5-400B-G24N
