MAX471 Akım Ölçüm Modülü (0-3A)

MAX471 modülü, taşınabilir PC'ler, telefonlar ve batarya / DC geriilimi izlemenin kritik olduğu diğer sistemler için çift yönlü, yüksek akımlara duyarlı bir amplifikatördür. Özellikle btaryalı sistemlerde güç görüntüleme için kullanışlıdır çünkü akü şarj cihazlarının veya “akıllı” akülerde bulunan monitörlerin topraklama yollarına müdahale etmez. Ayrıca Arduino gibi kartlarınız ile de kullanıp, güç görüntüleme projelerinizde kullanabilirsiniz. MAX471 dahili 35mΩ akım algılama direncine sahiptir ve ± 3A'ya kadar olan batarya akımlarını ölçebilir.  Modül üzerindeki 2K ohm sensrör direnci ±3A'e kadar geniş bir sensör oranı vermektedir. Open-collector SIGN çıkışı akım akış yönünü gösterir, böylece kullanıcı bir pilin şarj edildiğini veya deşarj edildiğini görebilir.

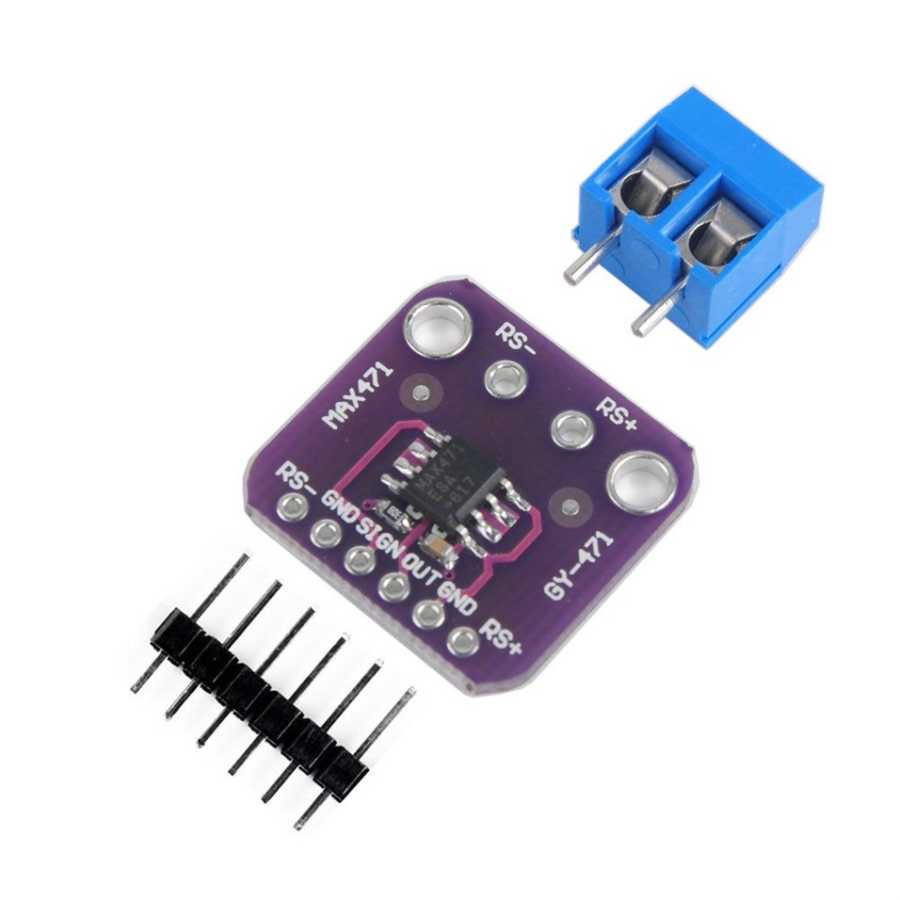

Modül ayrıca 2 pinli klemens ve6 pinli header ile birlikte demonte olarak gönderilir (lehim gerektirir).

Teknik Özellikleri:

• Giriş Gerilimi: 3-36V
• Maksimum Akım Ölçüm: +/- 3A
• Boyutları: 20mm x 19.5mm

Pin Çıkışları:

Sensör:

• RS+ : Giriş Gerilimi(3-36V)
• RS-: Ölçülecek yükün + kısmı

Arayüz:

• RS+: Sensör kısmındaki RS+ pinine alternetif bir giriş gerilim pini
• GND: Ortak toprak çıkışı(Hem ölçülecek yükün, giriş geriliminin ve dğer çıkış cihazları için)
• OUT: Sensör akım çıkışı(1V/ Amper, 3V maksimum)
• SIGN: Akım akış yönü
• GND: Alternatif GND
• RS-: Aternatif RS- pini

Teknik Dökümanlar:

• Arduino ile örnek kullanımı için tıklayınız.
