STM32F103C6T6A Geliştirme Kartı

STM32F103C6T6A Geliştirme Kartı

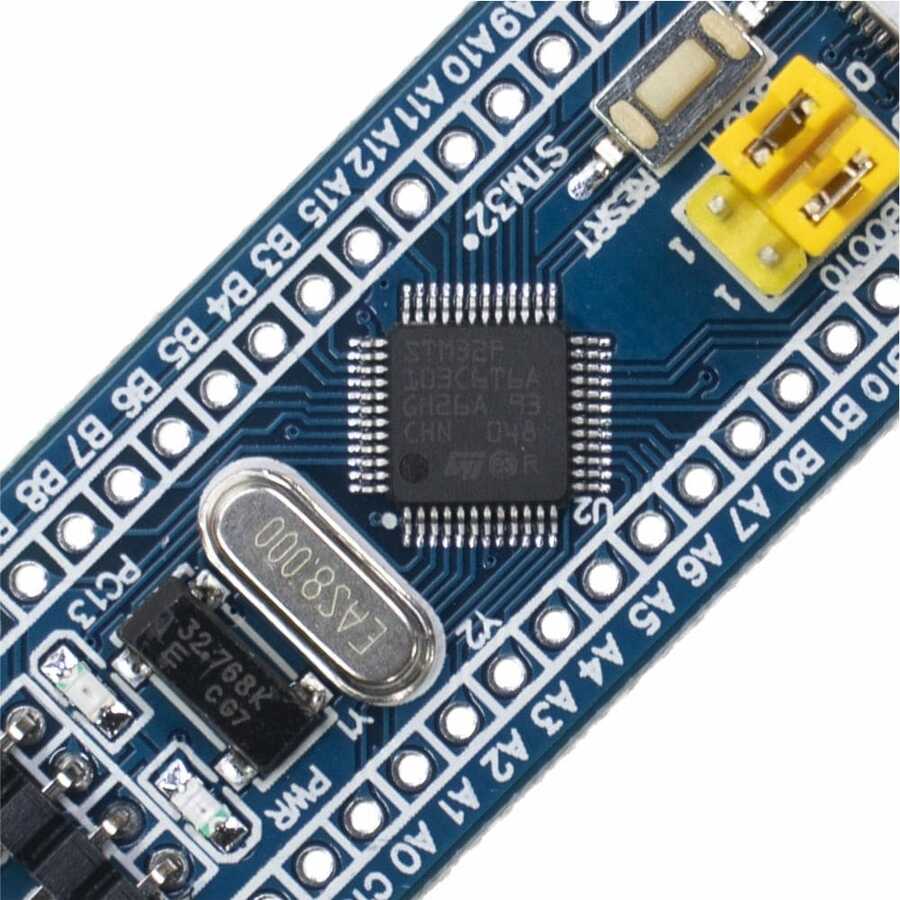

Arduino Nano boyutu baz alınarak üretilmiş bir STM32F103C6T6A mikrodenetleyicili geliştirme kartıdır. Mikrodenetleyicide 32-Bit ARM Cortex-M3 çekirdeği bulunur. Gömülü sistemler alanında kendini geliştirmek isteyenler için güçlü ve ekonomik bir çözümdür.

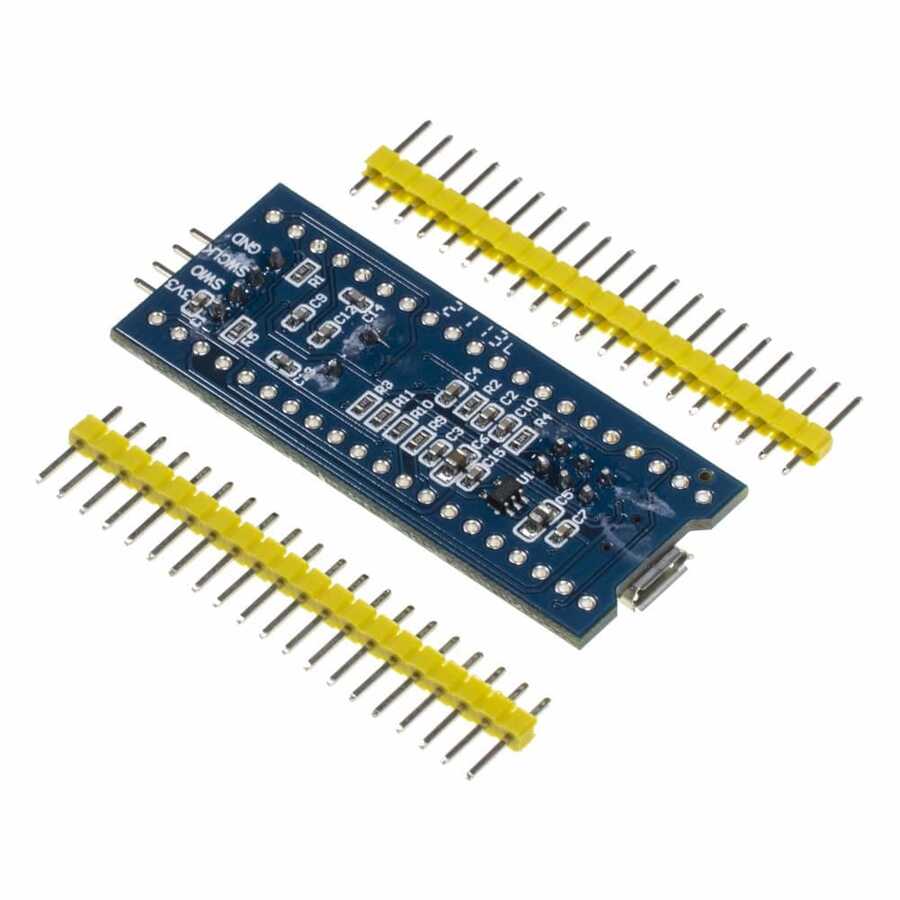

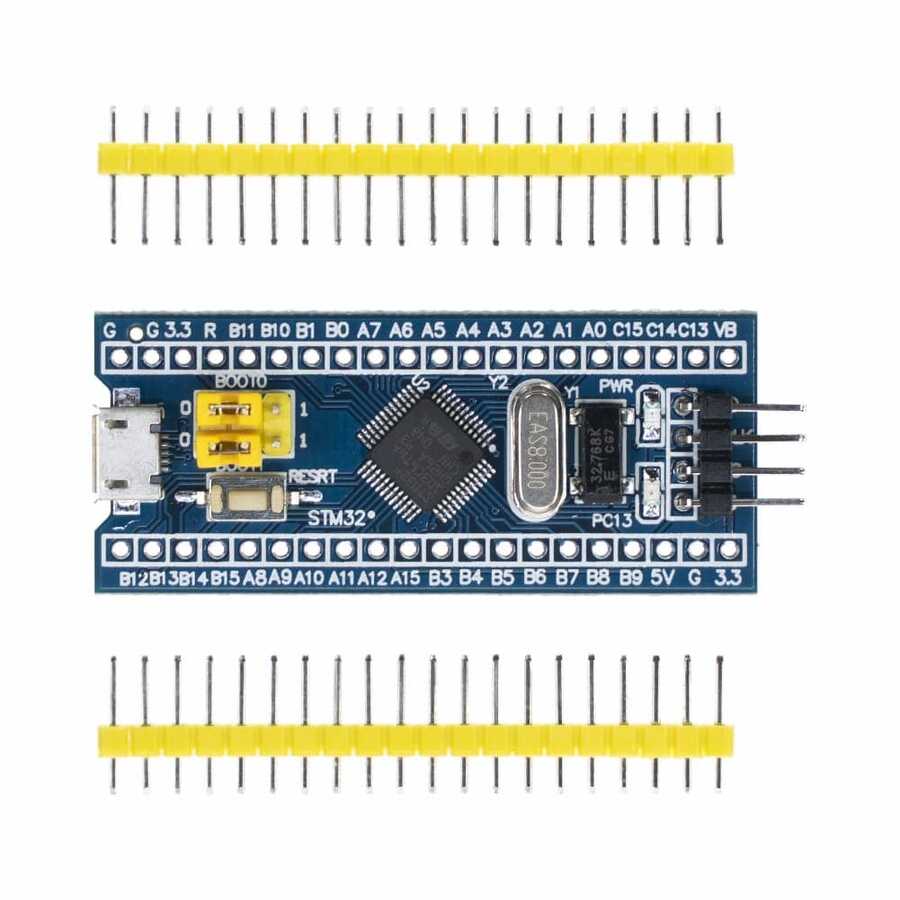

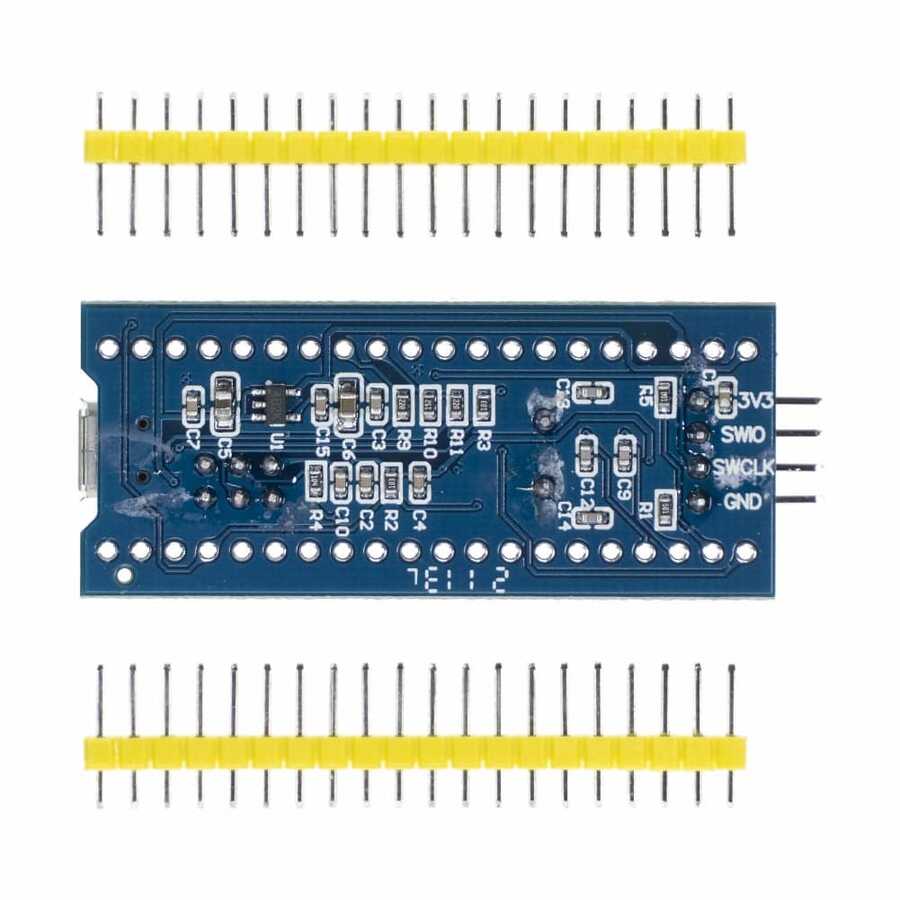

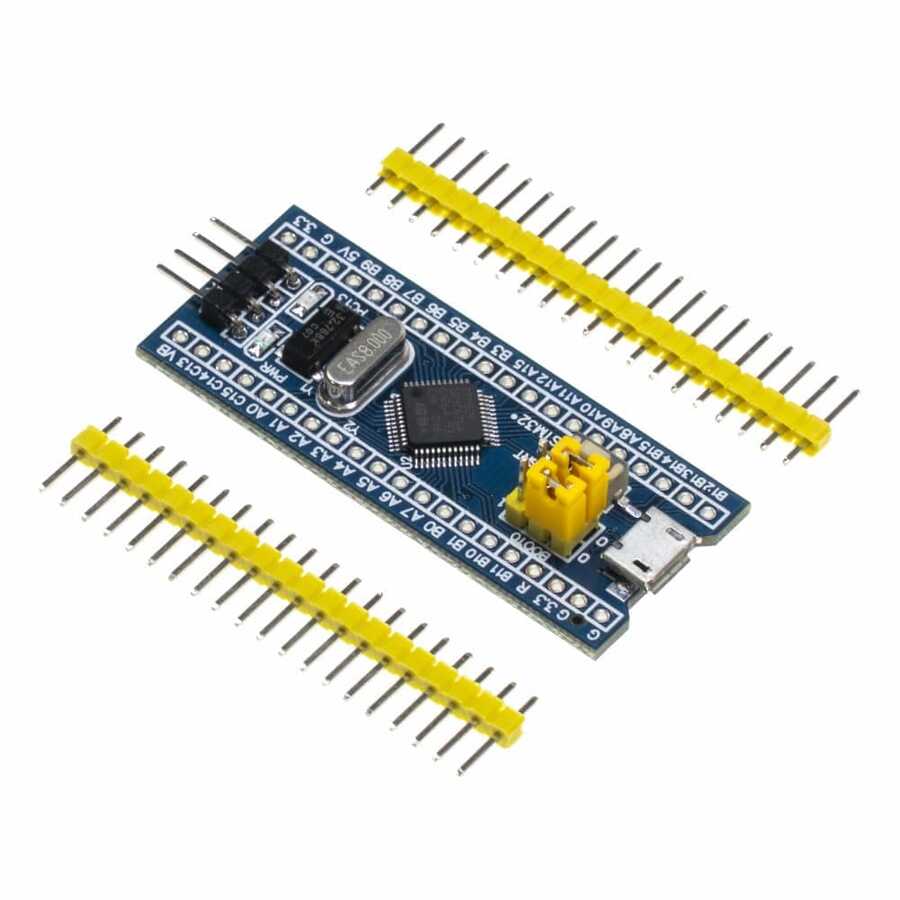

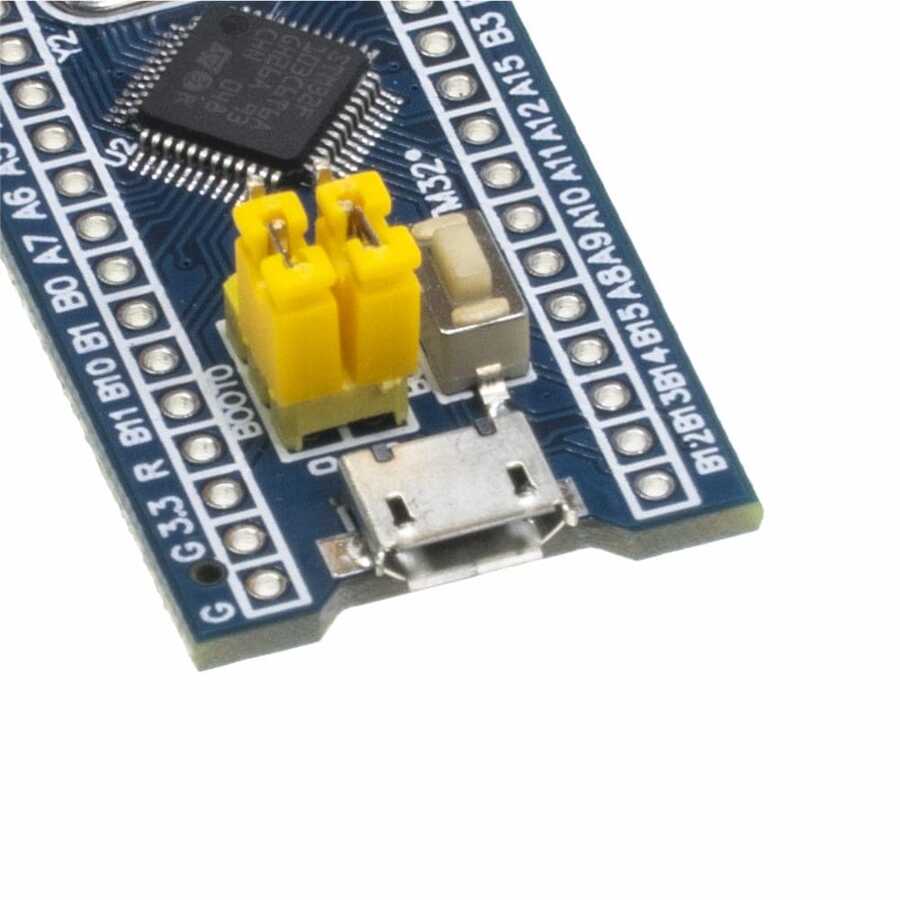

Kart üzerinde mikrodenetleyici pinlerine bağlı headerlar, 3.3V-5V çıkışları, USB arabirimi, dahili SMD LED ve mod değişikliği (operating-programming mode) için jumperlar bulunur. Yalın tasarımıyla bir geliştirme kartının ihtiyacı olan gereksinimleri karşılar. Kart, headerları lehimlenmemiş olarak gelmektedir. ARM mimarisini tanıyarak kendini geliştirmeyi hedefleyenler için mükemmel bir başlangıç noktasıdır.

STM32F1 serisi, ST firması tarafından üretilen giriş-orta seviye mikrodenetleyici ailesinin adıdır. STM32F103C6T6A birçok projeniz için uygun güçlü bir mikrodenetleyicidir. STM32 geliştirme kartı Keil veya IAR gibi derleyiciler ile ST-LINK kullanarak programlayabilirsiniz.

Ayrıca karta STM32duino bootloader kurabilirsiniz. Bu sayede kartı Arduino IDE üzerinden Arduino fonksiyonları ile de programlayabilirsiniz. STM32F103C6T6A geliştirme kartını Arduino IDE ile UART üzerinden nasıl programlayabileceğinizi öğrenmek için buraya tıklayın!

STM32 Geliştirme Kartı Teknik Özellikleri:

• Mikrodenetleyici: STM32F103C6T6A
• Çekirdek: ARM 32 Cortex-M3 CPU
• Paket Tipi: LQFP
• Çalışma Gerilimi (Operating Voltage): 2.7V – 3.6V
• Analog Girişler: 10 (12-bit)
• Dijital IO Pinleri: 37
• 72 MHz Çalışma Frekansı (maks.)
• Flash Hafıza: 32KB
• SRAM: 20KB
• Timers: 3(16-bit), 1 (PWM)
• Desteklenen İletişim Protokolleri: I2C, SPI, UART, CAN, USB (2x SPI, 3x USART, 2x I2C, 1x CAN)
• Dahili USB Arabirimi

 STM32 Geliştirme Kartı Yararlı Linkler ve Dokümanlar:

• Ürün Şeması
• STM32F103C6T6A Datasheet
• STM32F103C6T6A with Arduino IDE using UART
• Getting Started with STM32 using Arduino IDE: Blinking LED
