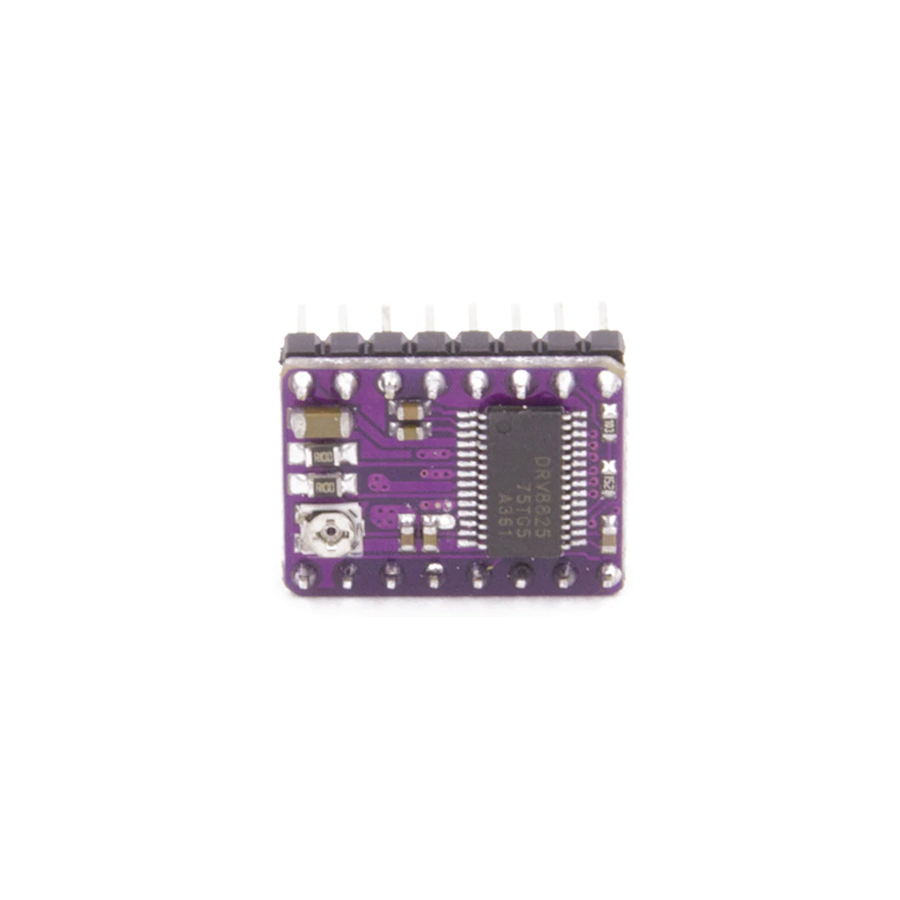

DRV8825 Step Motor Sürücü Kartı

DVR8825, 3D yazıcı, 2D plotter, cnc, genel amaçlı bipolar ve unipolar step motor kontrolü gerektiren projelerde kullanılabilecek 1/32 microstep çözünürlüğe kadar çıkabilen uygun fiyatlı step motor sürücü kartıdır. A4988 ile benzer yapıda bulunması sebebi ile devrenizde herhangi bir değişiklik yapmadan direk olarak değişim yapılabilmektedir. Normal şartlarda 1.5 A, zorlanma anında 2.2 A kadar yüksek akım vermesi ile büyük ebatlı step motor kontrolünde ideal bir sürücüdür.

Not1: Unipolar step motorları bu sürücü ile kullanabilmek için bipolara çevirmek gerekmektedir. Bu çevirme işlemini linkteki videoyu izleyerek yapabilirsiniz.

Not2: A4988 ve DVR8825 in 10 nolu pinleri arasında ufak bir fark bulunmaktatır. DVR8825’in 10 nolu pini FAULT pin iken, A4988 de 10 nolu pin VDD pinidir. A4988 den DVR8825 e geçişlerde buna dikkat edilmesi gerekmektedir.

Paket İçeriği:

• DVR8825 Step Motor Sürücü Kartı (Pinler lehimli gelmektedir.)

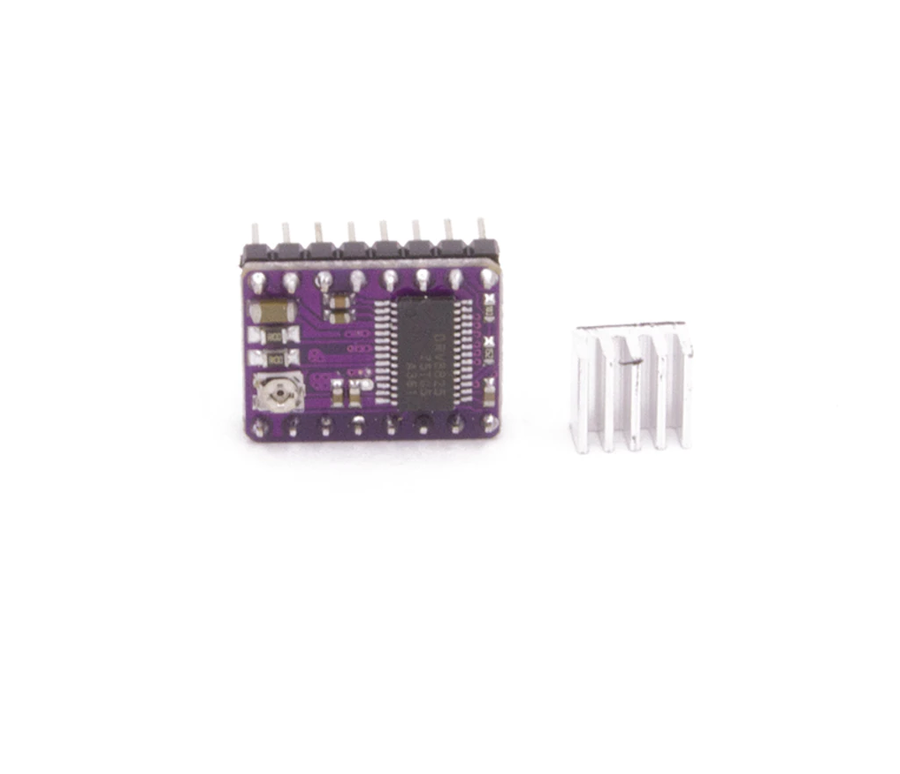

• Step Soğutucu

Beraber Kullanılabilecek Ürünler:

• A4988/DRV8825 Kontrol Kartı
• Step Motorlar

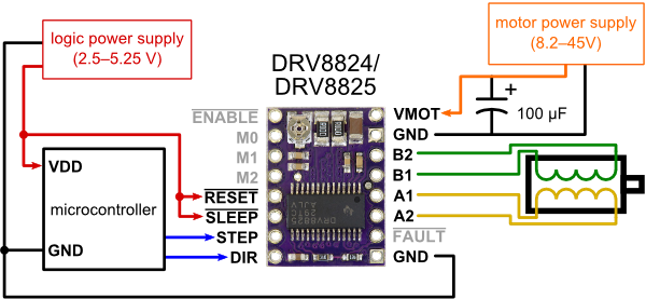

Teknik Özellik:

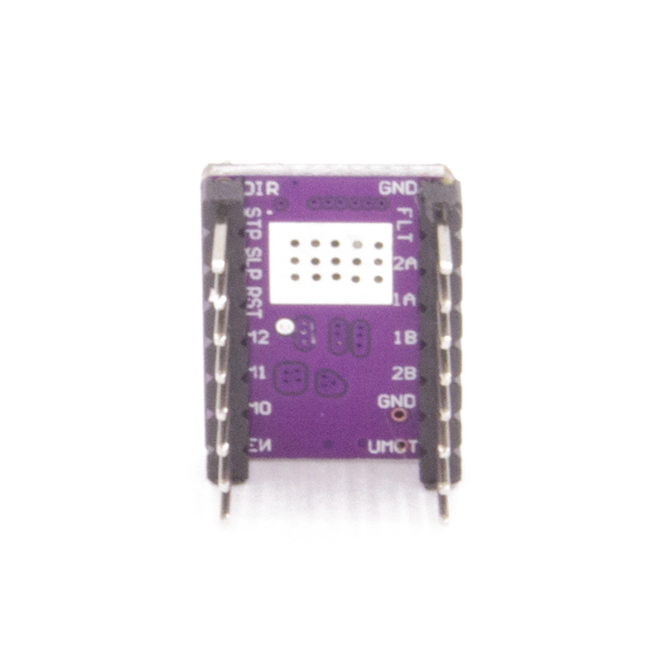

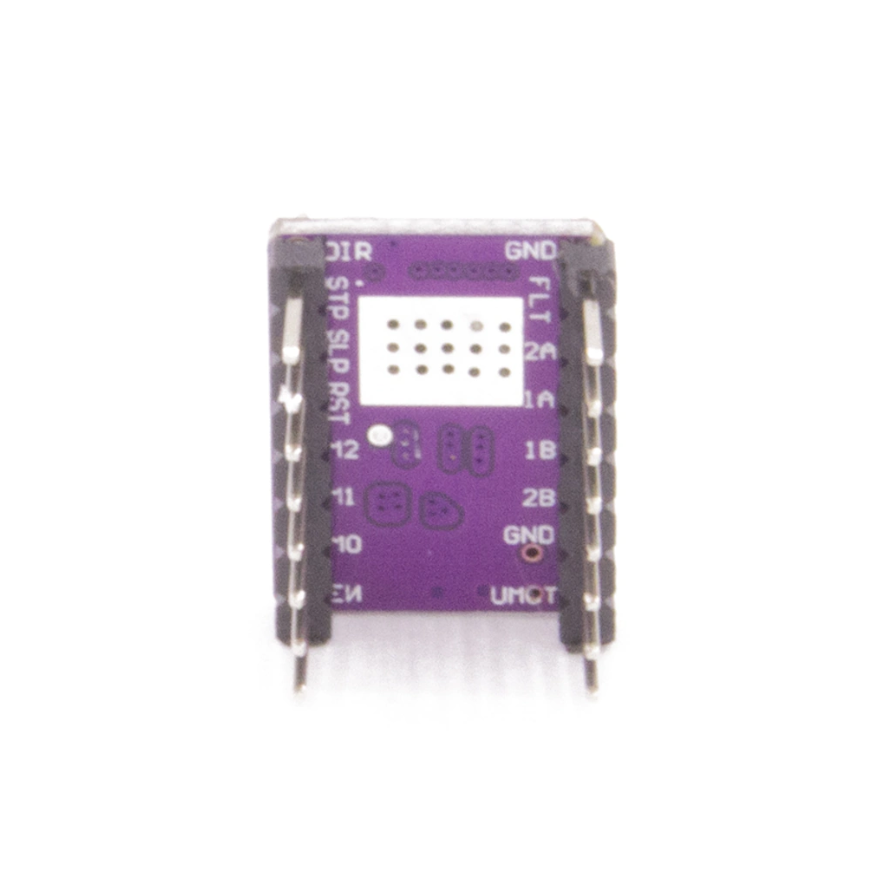

• A4988 ile aynı pin yapısı

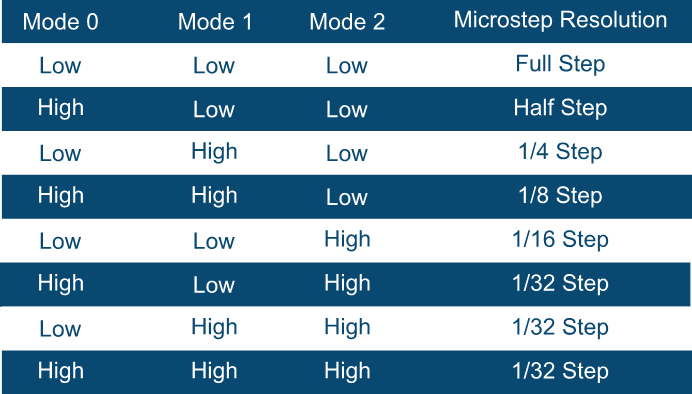

• 6 farklı step çözünürlüğü: full-step,half-step,1/4-step,1/8-step,1/16-step ve 1/32-step
• 2V - 45V çalışma voltajı aralığı
• Kanal başına düzenli çıkış akımı: 1.5A
• Zorlanma anında kanal başına anlık çıkış akımı: 2.2A
• Ayarlanabilir akım kontrolü
• Kısa devre koruması
• Yüksek sıcaklık, yüksek akım ve düşük voltaj korumaları

Dokümanlar:

• DVR8825 Datasheet
• DVR8825 Shematic
• DVR8825 hakkında daha detaylı bilgi
• Step sürücü akım ayarı video (ingilizce)
• Unipolar step motoru bipolar step motora çevirme işlemi
