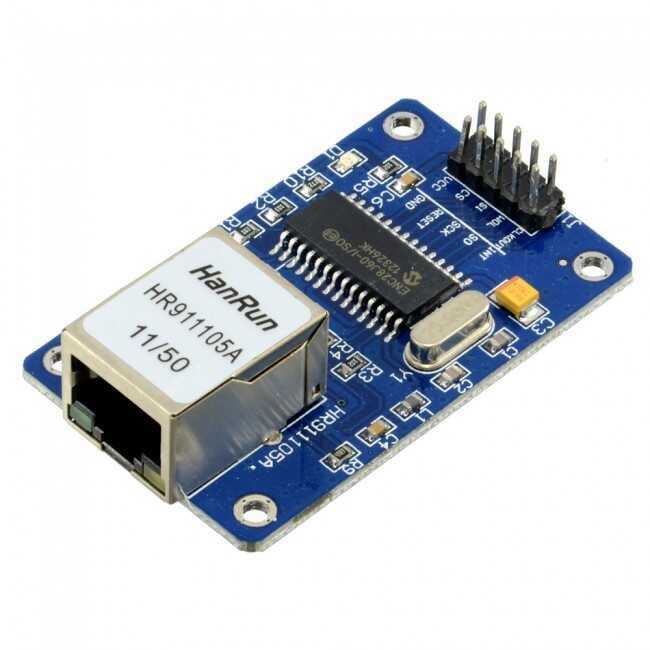

ENC28J60 ethernet LAN modülü, üzerinde ethernet girişi bulunan ve ethernet girişini SPI arayüzüne çeviren bir karttır. Üzerinde Microchip'in ENC28J60 entegresi bulunan kart ile Arduino başta olmak üzere bir çok sisteme ethernet bağlantısı ile internet bağlantısı imkanı sağlayabilirsiniz.
Kartın küçük boyutlu olması ve SPI arayüzü sayesinde bir çok sisteme uyarlanabilir olduğundan dolayı oldukça kullanışlıdır.

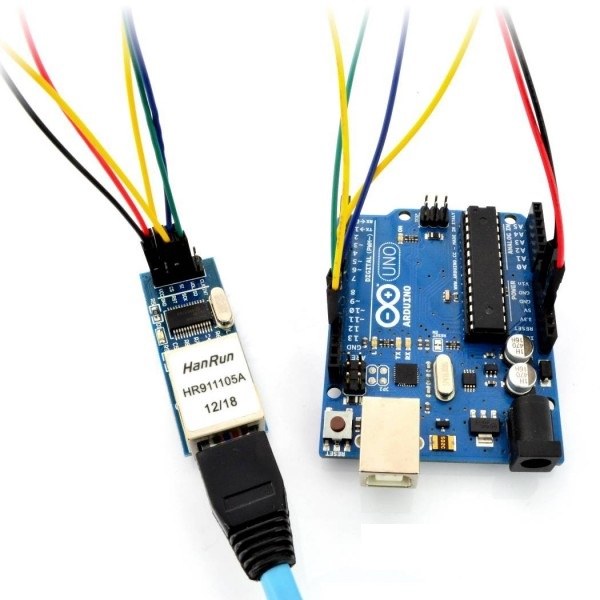

Arduino Uno için pin bağlantısı:
VCC - 3.3V
GND - GND
SCK - Pin 13
SO - Pin 12
SI - Pin 11
CS - Pin 10 # Selectable with the ether.begin() function
Özellikleri:
- ENC28J60 SPI Arayüzüne Sahip Bağımsız Ethernet Modülü
- HanRun HR911105A Ethernet Girişi
- SPI Arayüzü
- 3.3V Besleme Gerilimi
- Kart Boyutları: 50x33x15mm
